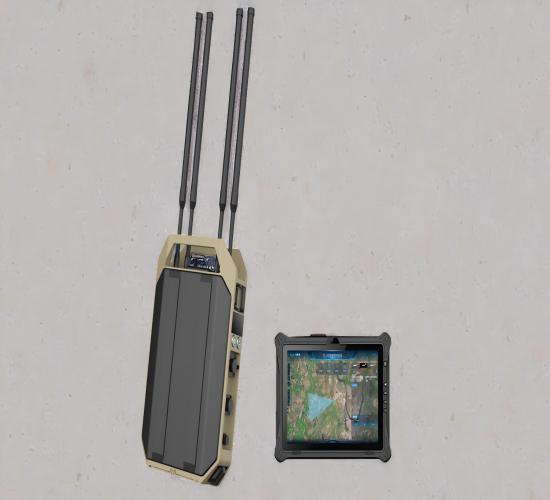

Hệ thống Chống Drone Theo Dõi Toàn Dải 12Kkm - Phiên bản Bằng chứng Video

Ⅰ. Tổng quan sản phẩm

Thiết bị này tích hợp khả năng phát hiện toàn dải phổ, định vị máy bay không người lái và phi công, thu và lưu trữ video FPV. Nó có khả năng xác định chính xác máy bay bốn cánh quạt, máy bay không người lái cánh cố định, các loại DIY và máy bay không người lái FPV trong môi trường điện từ phức tạp và cung cấp cảnh báo bằng âm thanh, hình ảnh và rung. Nó chủ yếu được sử dụng trong các tình huống như tuần tra thường xuyên, bảo vệ tài sản quan trọng, hoạt động theo nhóm và điều tra và thu thập bằng chứng.

Ⅱ. Tính năng sản phẩm

1. Phát hiện toàn dải:

Bao phủ toàn bộ dải tần số từ 70 MHz đến 6.2 GHz.

2. Phạm vi phủ sóng FPV:

Bao phủ đầy đủ việc truyền video tương tự từ 300 MHz đến 6.2 GHz.

3. Định vị chính xác:

Theo dõi thông tin đa chiều của máy bay không người lái, bao gồm vị trí (vĩ độ và kinh độ, phương vị), tốc độ, đường bay và vị trí bộ điều khiển từ xa (vĩ độ và kinh độ, phương vị).

4. Chặn video:

Có khả năng chặn tất cả các luồng truyền video tương tự để phân tích các xâm nhập FPV và động thái theo thời gian thực từ "góc nhìn thứ nhất."

5. Khả năng phát hiện vượt trội:

Phạm vi phát hiện và giải mã có thể đạt tới 12 km.

6. Đẩy cảnh báo đa đầu:

Đẩy thông tin cảnh báo đến nhiều thiết bị di động, cho phép cộng tác nhóm và phản hồi hiệu quả

Ⅲ. Phân tích tính năng

1. Bốn chế độ phát hiện và phân tích

Phát hiện phổ + Giải mã DID + Giải mã RID + Phát hiện truyền video FPV

2. Chặn video FPV theo thời gian thực

Phát hiện truyền video toàn dải: Hiển thị video thời gian thực với độ trễ "0".

3. Nhận dạng và định vị tầm xa

Phạm vi phát hiện và giải mã: Lên đến 12km+ (đã được xác minh bằng nhiều thử nghiệm thực địa).

4.Năm phương pháp sử dụng đa dạng

Ba lô + Cầm tay + Gắn chân máy + Gắn trên xe + Lắp đặt cố định

5.Đẩy cảnh báo đa đầu

Hỗ trợ hiển thị và điều khiển thiết bị trên máy tính bảng. Thông tin cảnh báo được đẩy đến các ứng dụng di động (nhiều thiết bị) hoặc trung tâm chỉ huy thông qua mạng cục bộ/đám mây.

Ⅳ. Thông số kỹ thuật sản phẩm

1. Loại nhận dạng:

Bao gồm các loại máy bay không người lái phổ biến như DJI, Autel, Hubsan, cũng như máy bay không người lái đua FPV và máy bay không người lái DIY, chiếm 98% số lượng máy bay không người lái trên thị trường.

2. Dải tần số:

Hỗ trợ quét tùy chỉnh từ 70MHz đến 6.2GHz (băng tần phát hiện mặc định: 400MHz, 800MHz, 900MHz, 1.2GHz, 1.4GHz, 2.4GHz, 5.2GHz, 5.8GHz; các băng tần khác có thể được cấu hình bởi người dùng).

3. Phát hiện truyền video FPV:

Hỗ trợ phát hiện tất cả các luồng truyền video tương tự trong dải 300MHz đến 6GHz (hỗ trợ tùy chỉnh của người dùng).

4. Mẫu máy bay không người lái để định vị:

Dòng máy bay không người lái DJI đầy đủ, các mẫu máy bay không người lái Autel đã chọn.

Ⅴ. Thông số kỹ thuật sản phẩm

Ⅵ. Tính năng phần mềm sản phẩm

1. Tiếp nhận tín hiệu báo động: Máy tính bảng cung cấp tín hiệu báo động bằng âm thanh khi nhận đượcbáo động từ thiết bị chủ (có thể tắt thủ công).

2. Định vị máy bay không người lái: Có khả năng xác định vị trí của máy bay không người lái.

3. Định vị phi công: Có khả năng xác định vị trí của người điều khiển máy bay không người lái.

4. Số sê-ri duy nhất: Có thể xác định số sê-ri duy nhất của máy bay không người lái.

5. Danh sách trắng và danh sách đen: Máy bay không người lái có số sê-ri duy nhất có thể được thêm vào danh sách trắng; hệ thống sẽ tự động báo động khi phát hiện máy bay không người lái không có trong danh sách trắng.

6. Theo dõi quỹ đạo: Có thể hiển thị nhiều quỹ đạo bay của máy bay không người lái cùng một lúc.

7. Bản đồ điện tử: Có cả khả năng bản đồ điện tử trực tuyến và ngoại tuyến.

8. Phát lại quỹ đạo: Có khả năng phát lại quỹ đạo bay.

9. Truy vấn hồ sơ lịch sử: Cho phép truy vấn và tải xuống hồ sơ lịch sử (nhật ký phát hiện).

10. Giao diện giả mạo điều hướng: Được trang bị giao diện dành riêng chogiả mạo điều hướng.

11. Chế độ hoạt động: Hỗ trợ triển khai cục bộ và đám mây (với nâng cấp trong tương lai lên đám mây).

12. Truy cập đa thiết bị: Có khả năng hỗ trợ truy cập từ nhiều thiết bị.

13. Xem video theo thời gian thực: Có khả năng hiển thị nguồn cấp dữ liệu video theo thời gian thực.

Ⅶ. Tính năng phần cứng sản phẩm

1. Kích thước thiết bị: Khoảng 343mm × 230mm × 86mm (D × R × C).

2. Pin: Có thể tháo rời, dung lượng 25Ah; kích thước 65mm × 73mm × 148mm.

3. Giao diện nâng cấp cho các bo mạch bổ sung (USB).

4. Giao diện sạc (sử dụng cấu trúc phích cắm hàng không đặc biệt).

5. Thiết kế chống thấm nước của cấu trúc thiết bị, xếp hạng IP66.

6. Chức năng định vị GPS.

7. Chức năng gắn máy tính bảng; hỗ trợ sử dụng máy tính bảng được gắn trên thiết bị.

8. Hỗ trợ nhiều hình thức sử dụng bao gồm ba lô, cố định và gắn trên xe.

9. Ba lô có ngăn chứa ăng-ten và máy tính bảng.

10. Chức năng hiển thị mức pin (bộ đếm Coulomb).

11. Chức năng kết nối mạng RJ45.

12. Chức năng mạng 4G tích hợp (cả quốc tế và trong nước).

Ⅷ. Sản phẩmDanh sách thiết bị

Ⅸ. Sản phẩmGiao diện vận hành

Ⅹ. Kịch bản ứng dụng
