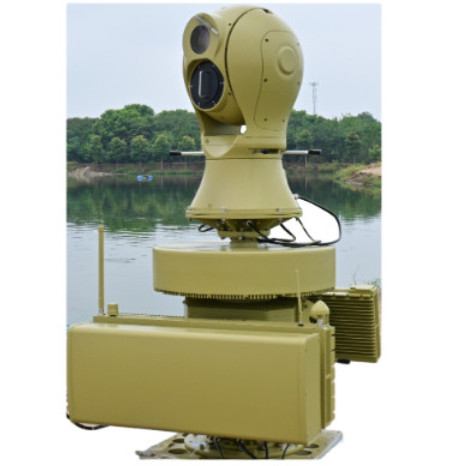

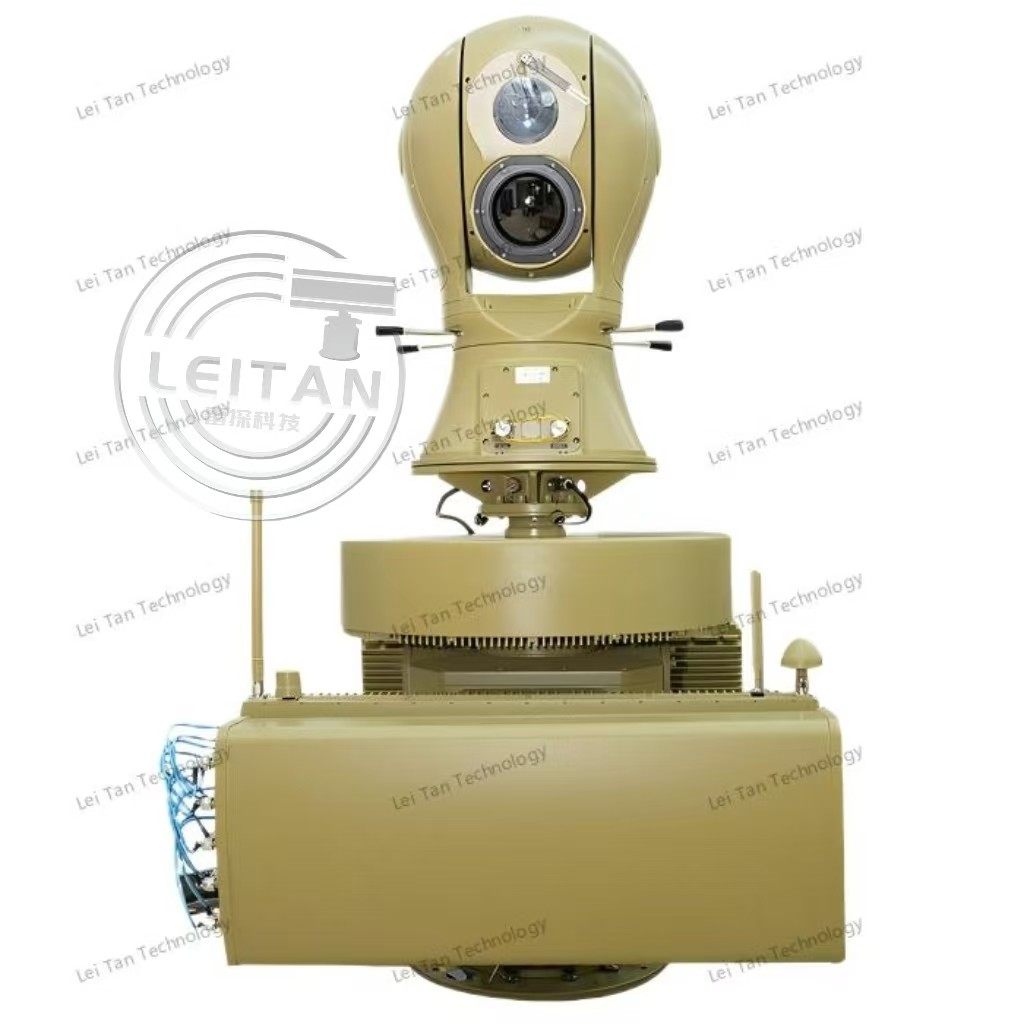

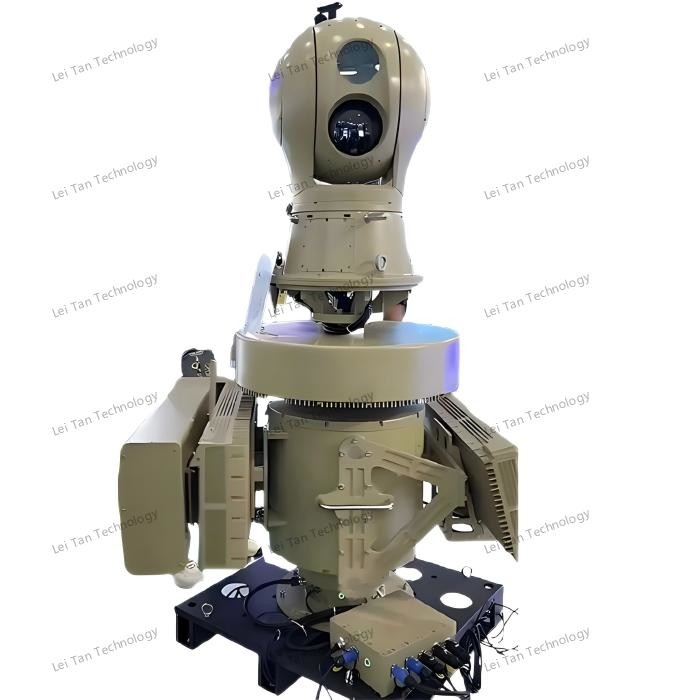

Mô-đun tích hợp cao tích hợp theo dõi quang học phạm vi 5km Hệ thống chống UAV hướng
Tôi.Mô tả sản phẩm
Hệ thống chống UAV hướng Haidongqing là một thiết bị mô-đun tích hợp cao, được thiết kế đặc biệt để bảo vệ các khu vực bảo vệ tài sản tư nhân lớn và an toàn của các địa điểm sự kiện lớn.Nó tích hợp nhiều công nghệ tiên tiến như theo dõi quang điện, giám sát toàn phổ, radar, nhiễu tần số vô tuyến, và GNSS giả mạo, cho phép theo dõi, phát hiện, nhiễu và giả mạo UAV trong thời gian thực.phát hiện tần số vô tuyến, và theo dõi quang điện, hệ thống xây dựng một hệ thống phòng thủ năm trong một có thể đáp ứng linh hoạt với các mối đe dọa khác nhau và đảm bảo an ninh của các khu vực quan trọng.
II. Đặc điểm của sản phẩm
Sự hội nhập cao
Hệ thống chống máy bay không người lái hướng Haidongqing tích hợp nhiều chức năng, bao gồm radar, cảm biến quang học, thiết bị trinh sát điện tử và các thiết bị phản biện điện tử,thành một đơn vị duy nhấtThiết kế cấu trúc tích hợp này đạt được một bố cục hệ thống nhỏ gọn và hiệu quả.Sự tích hợp cao không chỉ tăng cường tính ổn định hiệu suất của hệ thống mà còn tăng khả năng nhận dạng trực quan và sức mạnh răn đe.
Khám phá đa phương pháp
Hệ thống kết hợp phát hiện phổ tần số, phát hiện radar và theo dõi quang điện để bổ sung hiệu quả các phương pháp phát hiện tích cực và thụ động.Phát hiện tần số phổ có thể xác định các đặc điểm tín hiệu của UAV, phát hiện radar cung cấp thông tin tọa độ ba chiều, và theo dõi điện quang có thể theo dõi và xác nhận mục tiêu đáng ngờ trong thời gian thực.Cách tiếp cận phát hiện đa phương pháp này cho phép hệ thống giám sát và theo dõi UAV hiệu quả trong phạm vi 5 km.
Quản lý và kiểm soát đa cấp
Hệ thống chống UAV hướng Haidongqing hỗ trợ liên kết ba cấp (radar + phổ tần số + quang điện) và chế độ phản hồi liên kết kép.Nó có thể điều chỉnh các chiến lược phản ứng linh hoạt theo mức độ đe dọa và kịch bản ứng dụng khác nhauCơ chế quản lý và kiểm soát đa cấp này đảm bảo rằng hệ thống có thể nhanh chóng đưa ra quyết định và phản ứng chính xác khi đối mặt với các mối đe dọa UAV phức tạp và biến đổi.
Chế độ can thiệp và giả mạo linh hoạt
Hệ thống được trang bị các chế độ can thiệp thủ công hoặc tự động có thể buộc UAV hạ cánh hoặc lơ lửng. Ngoài ra, chế độ giả mạo có thể đẩy UAV ra khỏi khu vực cảnh báo và khu vực cốt lõi.Sự kết hợp linh hoạt của các chế độ nhiễu và giả mạo này cung cấp cho người dùng các lựa chọn phản ứng đa dạng để đối phó hiệu quả với các loại mối đe dọa UAV khác nhau.
Phạm vi rộng
Phạm vi phát hiện radar và phát hiện phổ tần số của Hệ thống chống UAV hướng Haidongqing có thể đạt 5 km, và khoảng cách theo dõi quang điện có thể vượt quá 5.000 mét.Khả năng phủ sóng rộng này cho phép hệ thống giám sát hiệu quả các khu vực rộng lớn và đảm bảo an ninh của các khu vực quan trọng chống lại các mối đe dọa UAV.
III. Chức năng sản phẩm
Giám sát và theo dõi thời gian thực
Hệ thống chống UAV hướng Haidongqing có thể giám sát và theo dõi động lực của UAV trong thời gian thực.và theo dõi quang điện, hệ thống có thể nhanh chóng phát hiện và khóa vào mục tiêu UAV, thu thập thông tin thời gian thực về vị trí, tốc độ và quỹ đạo bay của chúng.
Sự can thiệp và giả mạo
Hệ thống được trang bị khả năng can thiệp và giả mạo mạnh mẽ. Trong chế độ can thiệp, hệ thống có thể tự động hoặc thủ công kích hoạt can thiệp tần số vô tuyến, buộc UAV phải hạ cánh,Trong chế độ giả mạo, hệ thống sử dụng công nghệ giả mạo GNSS để hướng UAV ra khỏi tuyến đường dự kiến của họ và ra khỏi các vùng cảnh báo và lõi.
Phân tích tình huống và hỗ trợ quyết định chỉ huy
Hệ thống chống UAV hướng Haidongqing có thể phân tích mức độ đe dọa của UAV được phát hiện và cung cấp hỗ trợ quyết định cho người dùng.Cảm biến quang học, và thiết bị trinh sát điện tử với mô hình đánh giá mối đe dọa được đặt trước, hệ thống có thể nhanh chóng xác định mức độ đe dọa của UAV và đưa ra các đề xuất phản ứng tương ứng.
Phản ứng liên kết đa cấp
Hệ thống hỗ trợ kết nối ba cấp (radar + phổ tần số + quang điện) và chế độ phản hồi liên kết kép. Trong chế độ kết nối ba cấp, phát hiện radar, phát hiện phổ tần số,và theo dõi quang điện làm việc cùng nhau để giám sát và theo dõi UAV toàn diện và tự động điều chỉnh các chiến lược can thiệp hoặc giả mạo dựa trên mức độ đe dọaTrong chế độ liên kết kép, người dùng có thể chọn sự kết hợp của radar và phổ tần số, radar và quang điện,hoặc phổ tần số và kết nối quang điện để xử lý linh hoạt các mối đe dọa UAV trong các kịch bản khác nhau.
Bảo vệ khu vực
Hệ thống chống UAV hướng Haidongqing có thể bảo vệ hiệu quả các khu vực rộng lớn.Mức phủ sóng rộng và khả năng giám sát và can thiệp mạnh mẽ cho phép nó giám sát toàn diện các vùng cảnh báo và lõi, đảm bảo an ninh của các khu vực quan trọng chống lại các mối đe dọa UAV.
V. Các thông số sản phẩm
| Các chỉ số chức năng | |
| Cấu hình tiêu chuẩn | UAD-XTF-PZGLE05 (radar, phổ, quang điện, nhiễu, lừa đảo, bộ điều khiển và phần mềm quản lý) |
| Khoảng cách phát hiện | ≥5KM |
| Phạm vi tần số phát hiện | 70 MHz đến 6000 MHz, Lưu ý: Các băng tần khác có thể được tùy chỉnh |
| Tần suất lừa dối | GPS/GALILEO/GLONASS/Beidou |
| Khoảng cách lừa dối | ≥1KM |
| Dải tần số nhiễu | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| Các thông số radar | Các thông số chi tiết được liệt kê dưới đây: Các thông số hiệu suất của mô-đun radar |
| Các thông số quang điện tử | Các thông số quang điện Các thông số chi tiết được liệt kê trong bảng dưới đây *4 Các thông số hiệu suất của module quang điện |
| Các chỉ số cơ khí | |
| Kháng gió | 10gió mạnh |
| Nhiệt độ hoạt động | -40°C55°C |
| Nhiệt độ lưu trữ | -45°C65°C |
| xếp hạng bảo vệ | IP65 |
| Độ ẩm hoạt động | ≤95% |
| giao diện dữ liệu | RJ45 |
| cổng nguồn | Điện áp: 220V Lượng: ≤550W (Chế độ phát hiện), ≤1950W (Chế độ đối phó) |
| trọng lượng | 250kg |
| Kích thước | 850mm x 850mm x 1700mm |
| Tính năng của nền tảng | Danh sách trắng và danh sách đen, phát hiện thời gian thực, theo dõi quang học, biện pháp đối phó tự động, biện pháp đối phó thủ công, bản đồ GIS, lưu trữ dữ liệu, truy vấn sự kiện |
| Các thông số chỉ số của mô-đun phát hiện phổ | |
| Phạm vi tần số phát hiện | 20MHz-6GHz |
| bán kính phát hiện | ≥5km |
| Xác định khoảng cách bán kính | ≥ 5 km, có thể nhận ra một số thương hiệu và mô hình máy bay không người lái |
| góc phát hiện | 360° |
| Lỗi độ chính xác đo góc (phân số trung bình vuông) | Khoảng cách 5 km hoặc hơn ≤ 1° |
| Độ cao phát hiện tối thiểu | <0m |
| Các thông số chỉ số mô-đun nhiễu | |
| Dải tần số nhiễu | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| cổng nguồn | 50W |
| Khoảng cách can thiệp | 3km |
| Các thông số của mô-đun radar | |
| Hệ thống làm việc | Hệ thống mảng pha (thám azimuth + quét pha độ cao) |
| Dải tần số làm việc | Xband |
| Năng lượng phát hiện hiệu quả | ≥5.0KM (UAV) |
| ≥8.0KM ((Người đi bộ) | |
| ≥ 10,0KM (xe) | |
| ≥5.0KM ((hạm) | |
| Phát hiện tốc độ | 0.5m/s-83m/s |
| Độ chính xác azimuth | ≤0.3° (tìm);≤0.3° (đường) |
| Độ chính xác độ cao | ≤1,0° (tìm);≤0,5° (đường) |
| Tỷ lệ dữ liệu | ≤ 5s/vòng tròn |
| Các thông số chỉ số mô-đun quang điện tử | |
| Khoảng cách hoạt động | Trong trường hợp tầm nhìn khí quyển ≥ 20km, độ ẩm ≤ 50% RH và chênh lệch nhiệt độ> 6K, Khoảng cách phát hiện ánh sáng nhìn thấy ≥ 5000m, khoảng cách theo dõi ≥ 4000m, khoảng cách nhận dạng ≥ 3000m cho 0.3m × 0.3m mục tiêu máy bay không người lái; khoảng cách phát hiện hình ảnh nhiệt ≥ 1500m, khoảng cách theo dõi ≥ 1000m, khoảng cách nhận dạng ≥ 1000m |
| Hình ảnh nhiệt hồng ngoại | Máy phát hiện: Không làm mát Vanadium Oxide (VOx) phẳng tiêu cự hồng ngoại Phạm vi quang phổ: 8μm đến 14μm Độ phân giải: 640×512 NETD: tốt hơn 30mK Độ dài tiêu cự của ống kính: 31 đến 155mm, ống kính zoom quang liên tục 5 lần Điều khiển ống kính: Zoom điện, lấy nét tự động/bộ tay Tăng cường hình ảnh: Công nghệ tăng cường chi tiết hình ảnh kỹ thuật số SDE Chất phân cực màu giả: màu đen nhiệt, màu trắng nhiệt và nhiều tùy chọn màu giả có sẵn Điều chỉnh hình ảnh: Độ sáng, độ tương phản, chỉnh sửa gamma Định dạng mã hóa: H.264/H.265/MJPEG Hỗ trợ chức năng bảo vệ ánh sáng mạnh mẽ |
| Ánh sáng hiển thị độ nét cao | Cảm biến:1/1.8 "bề mặt mục tiêu CMOS cấp độ ánh sáng sao, chuyển đổi màu ICR sang màu đen Độ phân giải: 2688×1520 Ánh sáng: Màu sắc: 0,002 Lux; Đen và trắng: 0,0002 Lux Định dạng mã hóa: H.264/H.265/MJPEG Tăng cường hình ảnh: Hỗ trợ phạm vi động rộng, khử ánh sáng mạnh, ổn định hình ảnh điện tử, giảm tiếng ồn kỹ thuật số 3D và cân bằng trắng tự động Độ dài tiêu cự: 12,5 ∼ 775mm ống kính phóng to điện độ nét cao Dehazing: Hỗ trợ cả dehazing quang học và điện tử |
| Chức năng theo dõi | 1. Phương pháp theo dõi: theo dõi phần cứng nhúng phía trước 2Chế độ theo dõi: theo dõi thủ công, tự động, hỗ trợ liên kết radar 3Chuyển đổi video: Theo dõi chuyển đổi video kỹ thuật số có độ phân giải cao ánh sáng nhìn thấy / kỹ thuật số hồng ngoại 4. Chức năng theo dõi: Được xây dựng trong nhiều thuật toán theo dõi, hỗ trợ phát hiện đa mục tiêu, chụp tự động, phóng to tự động trong quá trình theo dõi, hiển thị quỹ đạo mục tiêu trong thời gian thực,chống tắc nghẽn thoáng qua, vv Theo dõi thủ công và tự động, hỗ trợ theo dõi liên kết radar; Hỗ trợ nhận dạng mục tiêu trong quá trình theo dõi; Hỗ trợ nhận dạng và theo dõi;Hỗ trợ theo dõi thích nghi của cổng sóng không khí, và kích thước hộp theo dõi có thể được điều chỉnh theo kích thước mục tiêu. Hiển thị theo dõi: được trang bị màn hình mắt đại bàng theo dõi mục tiêu, vị trí mắt đại bàng có thể được điều chỉnh tùy ý, hỗ trợ màn hình phóng to mục tiêu 2, 4 và 8x |
| Phân tích | 1. Xây dựng trong 16Tops xử lý sức mạnh máy tính 2Phương pháp thực hiện: Mô-đun phân tích thông minh được nhúng ở đầu 3. Phát hiện hành vi bất thường: hỗ trợ nhận dạng mục tiêu; Hỗ trợ phát hiện xâm nhập khu vực, phát hiện xâm nhập xuyên biên giới, phát hiện chuyển động, vv Nhận dạng phân loại: hỗ trợ nhận dạng phân loại các mục tiêu như người, xe hơi, máy bay không người lái, chim, vv (yêu cầu sự hỗ trợ của khách hàng trong việc cung cấp các bộ dữ liệu) |
| Cải thiện chức năng | 1. Quản lý sức khỏe: Hỗ trợ sức mạnh trên tự kiểm tra, truy vấn trạng thái và phản hồi mã lỗi, và hỗ trợ truy vấn sức khỏe phần cứng như ánh sáng nhìn thấy, các thành phần hình ảnh nhiệt,Động cơ đẩy ngang, nhiệt độ chip, và thời gian chạy 2Phản hồi dữ liệu: Nó có phản hồi thời gian thực / truy vấn và chức năng định vị cho góc nhìn trường ống kính, phóng to, giá trị Zoom / Focus và góc quay,và hỗ trợ các chức năng truy vấn / phản hồi và định vị thời gian thực cho các góc ngang và độ cao Nâng cấp và bảo trì: có thể khởi động lại từ xa, chức năng nâng cấp từ xa, thuận tiện cho bảo trì hệ thống |
| Các thông số chỉ số của mô-đun máy quay servo | |
| Máy xoay trục đơn | 1. góc xoay của bàn xoay: xoay liên tục trong đường hướng N × 360 ° 2- Tốc độ azimuth tối đa: ≥ 130 °/s 3- Tốc độ azimuth tối thiểu: ≤ 0,1 °/s 4. Tốc độ gia tốc azimuth tối đa: ≥ 90 °/s2 5. Độ chính xác định hướng: ≤ 0,1 ° 6Thời gian phản ứng tối thiểu cố định: ≤ 2s (tương ổn từ 0 ° đến 90 °) Phạm vi điều chỉnh khung độ cao: không dưới -25 ° đến 10 ° |
VI:Các đặc điểm của sản phẩm
|
Tính năng sản phẩm |
Hệ thống chống máy bay không người lái Hai Dong Qing có thể giám sát và theo dõi các chuyển động của máy bay không người lái trong thời gian thực.hệ thống có thể nhanh chóng xác định và khóa vào mục tiêu drone, lấy vị trí, tốc độ và quỹ đạo bay của chúng trong thời gian thực. |
|
Sự can thiệp và lừa dối |
Hệ thống có khả năng nhiễu và lừa đảo mạnh mẽ. trong chế độ nhiễu, hệ thống có thể tự động hoặc thủ công kích hoạt nhiễu vô tuyến, buộc máy bay không người lái phải hạ cánh ngay lập tức, lơ lửng,hoặc trở về căn cứTrong chế độ lừa đảo, hệ thống sử dụng công nghệ giả mạo GNSS để hướng dẫn máy bay không người lái khỏi đường bay dự định của họ, ra khỏi các khu vực bị hạn chế và cốt lõi. |
|
Phân tích tình huống và ra quyết định của chỉ huy |
Hệ thống chống máy bay không người lái Hai Dong Qing có thể phân tích tình hình của các mối đe dọa máy bay không người lái được phát hiện và cung cấp cho người dùng hỗ trợ quyết định chỉ huy.Hệ thống nhanh chóng đánh giá mức độ đe dọa của máy bay không người lái bằng dữ liệu thời gian thực thu được từ radar, cảm biến quang học và thiết bị trinh sát điện tử, kết hợp với các mô hình đánh giá mối đe dọa đã được đặt trước, và cung cấp các khuyến nghị ứng phó tương ứng cho người dùng. |
|
Phản ứng phối hợp đa cấp |
Hệ thống hỗ trợ ba cấp độ và hai cấp độ kết nối loại bỏ chế độ liên quan đến radar, phổ, và công nghệ quang điện.phát hiện quang phổ, và theo dõi quang điện làm việc cùng nhau để cung cấp giám sát và theo dõi toàn diện của máy bay không người lái, tự động điều chỉnh các chiến lược nhiễu hoặc lừa đảo dựa trên mức độ đe dọa.Trong chế độ kết nối hai cấp, người dùng có thể chọn sự kết hợp của radar với phổ, radar với điện quang,hoặc phổ với quang điện dựa trên các tình huống thực tế để giải quyết linh hoạt các mối đe dọa drone trong các kịch bản khác nhau. |
|
bảo vệ khu vực |
Hệ thống chống máy bay không người lái Hai Dong Qing có thể bảo vệ hiệu quả các khu vực rộng lớn.Mức phủ sóng rộng lớn và khả năng giám sát và nhiễu mạnh mẽ cho phép nó cung cấp giám sát toàn diện các khu vực cảnh báo và khu vực cốt lõi, đảm bảo rằng các khu vực quan trọng vẫn an toàn khỏi các mối đe dọa của máy bay không người lái. |
