Active Phased Array Antenna Electronic Scanning UAV Detection Radar cho băng tần X
Ⅰ.Mô tả sản phẩm

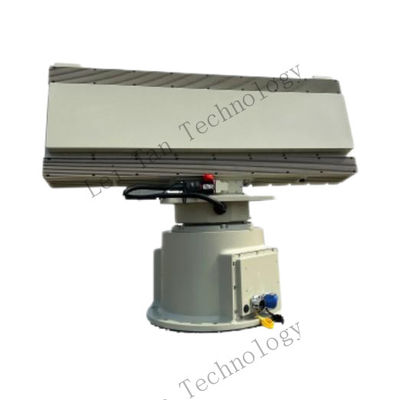

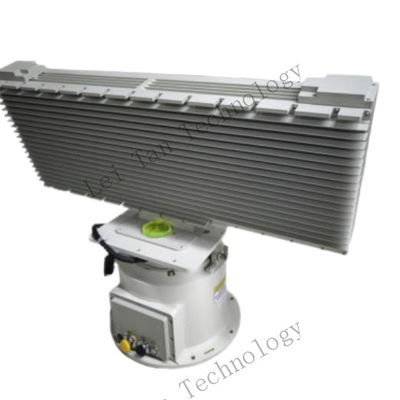

Hệ thống Active Electronically Steered Array là một giải pháp radar tiên tiến được thiết kế đặc biệt để phát hiện, cảnh báo,và chỉ mục của các UAV dân sự nhỏ và nhỏ (Máy bay không người lái) trong các khu vực quan trọng như biên giớiHệ thống này bao gồm một mảng radar, một bàn xoay cơ học, và một bộ điều hợp năng lượng,làm việc cùng nhau để cung cấp thông tin quỹ đạo chính xác bao gồm đường hướng của mục tiêu, phạm vi, độ cao và tốc độ.
Ⅱ. Đặc điểm sản phẩm
1. Thời gian thực cao và độ chính xác cao Hệ thống duy trì theo dõi chính xác các mục tiêu ở xa, cung cấp cho các nhân viên biên giới thông tin đáng tin cậy để ra quyết định hiệu quả.
2Khả năng thích nghi với môi trường mạnh Nó hoạt động quanh giờ và trong mọi điều kiện thời tiết, bao gồm đêm, mưa, tuyết, sương mù và bụi, đảm bảo giám sát liên tục mà không bị gián đoạn.
3Năng lực linh hoạt cao Hệ thống được thiết kế để phát hiện mục tiêu tầm xa và dễ cài đặt, cho phép triển khai nhanh chóng trong nhiều môi trường khác nhau.
4Công nghệ DBF Công nghệ Digital Beamforming (DBF) cho phép phát ra nhiều chùm tia, tăng cường khả năng chống nhiễu của hệ thống.
5.Phase Array System Sử dụng một hệ thống mảng phase hoạt động tiên tiến, nó cải thiện hiệu suất phát hiện radar và phát ra thông tin tọa độ ba chiều của mục tiêu.
6- Hiệu quả chi phí cao
Thông qua tối ưu hóa liên tục, sản phẩm đạt được sự cân bằng hoàn hảo giữa hiệu suất phát hiện, độ tin cậy, khả năng sử dụng và kinh tế.
ⅢChức năng sản phẩm
|
Điều khiển từ xa |
Hỗ trợ chức năng bật / tắt từ xa |
|
Định vị và định hướng |
Có chức năng định vị và định hướng |
|
Sản xuất thông tin |
Hỗ trợ thu thập thông tin như khoảng cách, tốc độ và góc của vật thể được phát hiện |
|
Theo dõi nhiều mục tiêu |
Hỗ trợ logic chuyển đổi theo dõi nhiều mục tiêu; có thể theo dõi tất cả các quỹ đạo của nhiều mục tiêu trong thời gian thực |
|
Chức năng xử lý tổng hợp mục tiêu |
Hỗ trợ chức năng xử lý tổng hợp dữ liệu đa cảm biến |
|
Quản lý khu vực phòng thủ |
Có thể linh hoạt thiết lập các vùng phòng thủ, xác định chính xác vị trí và kích hoạt báo động xâm nhập. |
|
Khả năng chống nhiễu |
Có khả năng điều chỉnh trực tuyến cho phạm vi độ nhạy / tốc độ phát hiện, và khả năng lọc nhiễu quỹ đạo bất thường.nó có thể lọc hiệu quả các báo động sai do lộn xộn |
|
Chức năng giám sát trực tuyến |
Có chức năng giám sát tình trạng hoạt động và báo động lỗi; có chức năng báo động ngoại tuyến thiết bị |
|
Tình trạng giám sát từ xa |
Có khả năng giám sát từ xa, có thể báo cáo tình trạng thiết bị trong thời gian thực; có chức năng báo động trực tuyến / ngoại tuyến |
|
Chức năng tự kiểm tra trực tuyến |
Thiết bị có chức năng tự kiểm tra trực tuyến |
|
Khả năng xử lý thích nghi |
Có khả năng xử lý lộn xộn thích nghi và khả năng xử lý bản đồ lộn xộn thích nghi |
|
Chức năng liên kết |
Có chức năng liên kết radar, theo dõi mục tiêu và thu thập bằng chứng (chế độ theo dõi tự động, chế độ theo dõi radar, chế độ theo dõi hình ảnh) |
|
Mạng lưới đa địa điểm để lấp đầy điểm mù |
Có chức năng kết nối mạng của nhiều thiết bị; có khả năng phát hiện cộng tác nhiều trang web; có khả năng lấp đầy điểm mù trong trường hợp lỗi trang web liền kề |
ⅣCác thông số sản phẩm
|
Hệ thống làm việc |
Mảng pha kỹ thuật số hoạt động (thám cơ học azimuth + quét điện tử độ cao) / Doppler xung. |
|
Dải tần số làm việc |
X band |
|
Phạm vi phát hiện hiệu quả |
100m ≈ 5,0km (drone RCS≥0,01m2). |
|
Khả năng phủ sóng Azimuth |
360° |
|
Khả năng bảo vệ độ cao |
40° |
|
Tốc độ phát hiện |
1.8km/h270km/h |
|
Độ chính xác azimuth |
≤0,5° (tìm kiếm) ≤0,3° (tìm theo) |
|
Độ chính xác của độ cao |
≤1,0° (tìm kiếm) ≤0,5° (tìm theo). |
|
Độ chính xác phạm vi |
≤ 10m |
|
Tỷ lệ dữ liệu |
≥ 0,2Hz. |
|
Giao diện dữ liệu |
RJ45/1 100Mbps Ethernet |
|
Điện vào |
≤ 350W (năng lượng tiêu thụ) AC200-AC240 (sản lượng đầu vào) |
|
Nhiệt độ hoạt động |
- 40°C+55°C. |
|
Trọng lượng |
≤ 48kg (toàn bộ máy). |
