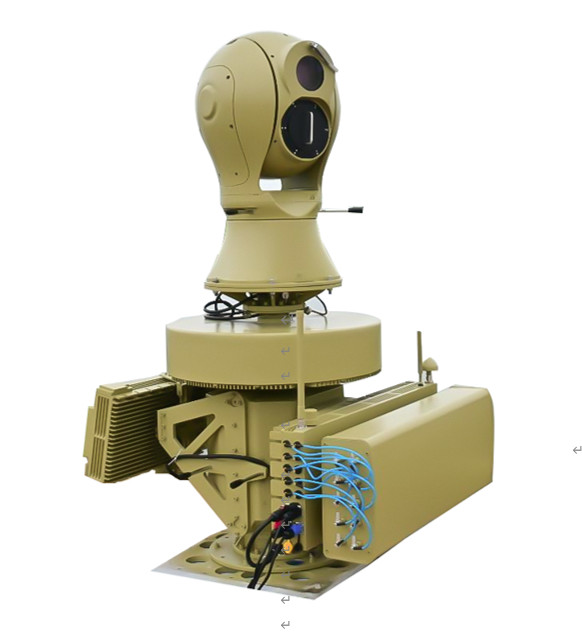

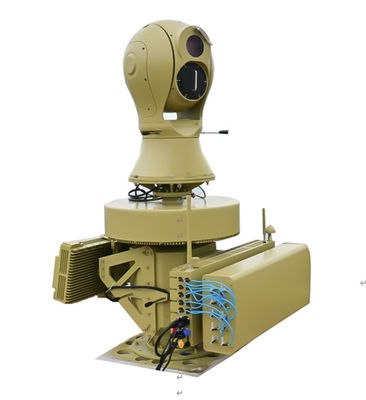

Hệ thống chống máy bay không người lái 5 trong một hướng để phát hiện, can thiệp và tấn công hệ thống radar an ninh độ cao thấp trên 5km
I. Mô tả sản phẩm
Hệ thống phòng thủ chống máy bay không người lái hướng của sản phẩm này là một giải pháp tích hợp tiên tiến được thiết kế để phát hiện, giám sát,và chống lại các máy bay không người lái dân sự nhỏ và nhỏ trong các khu vực quan trọng như căn cứ quân sựHệ thống này kết hợp các công nghệ khác nhau như theo dõi điện quang thời gian thực, radar chính xác cao, phát hiện phổ đầy đủ,can thiệp điện tử, và lừa đảo GNSS để cung cấp bảo vệ toàn diện chống lại sự xâm nhập không được phép của máy bay không người lái.
II. Đặc điểm của sản phẩm
Tích hợp đa công nghệ
Hệ thống tích hợp năm công nghệ chính radar, quang điện, phát hiện phổ đầy đủ, can thiệp điện tử và giả mạo GNSS vào một giải pháp duy nhất, gắn kết.Sự kết hợp này đảm bảo phát hiện toàn diện và các biện pháp đối phó hiệu quả chống lại các loại máy bay không người lái khác nhau.
Độ chính xác phát hiện cao
Bằng cách kết hợp radar, quang điện và phát hiện toàn phổ, hệ thống đạt được độ chính xác cao trong việc phát hiện và xác định mục tiêu máy bay không người lái.Nó có thể phân biệt giữa các loại máy bay không người lái khác nhau và cung cấp theo dõi và nhận dạng thời gian thực.
Phản ứng tự động
Hệ thống hỗ trợ cả hai chế độ hoạt động thủ công và tự động.Nó có thể phát hiện mục tiêu và tự động khởi động các biện pháp đối phó như nhiễu điện tử hoặc giả mạo GNSS để trung hòa các mối đe dọa.
III. Chức năng sản phẩm
Khám phá toàn diện
Hệ thống có thể phát hiện và theo dõi máy bay không người lái bằng cách sử dụng radar, phát hiện toàn phổ và theo dõi quang điện. Nó cung cấp thông tin thời gian thực về vị trí, tốc độ và quỹ đạo của máy bay không người lái.
Sự can thiệp điện tử và GNSS Spoofing
Hệ thống có thể làm gián đoạn hoạt động của máy bay không người lái thông qua nhiễu điện tử và giả mạo GNSS. Nó có thể phát ra tín hiệu để can thiệp tần số điều khiển máy bay không người lái và giả mạo tín hiệu GPS để đánh lừa máy bay không người lái,đảm bảo chúng không thể hoạt động đúng cách
IV. Parameter
| Các chỉ số chức năng | |
| Cấu hình tiêu chuẩn | UAD-XTF-PZGLE05 (radar, phổ, quang điện, nhiễu, lừa đảo, bộ điều khiển và phần mềm quản lý) |
| Khoảng cách phát hiện | ≥5KM |
| Phạm vi tần số phát hiện | 70 MHz đến 6000 MHz, Lưu ý: Các băng tần khác có thể được tùy chỉnh |
| Tần suất lừa dối | GPS/GALILEO/GLONASS/Beidou |
| Khoảng cách lừa dối | ≥1KM |
| Dải tần số nhiễu | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| Các thông số radar | Các thông số chi tiết được liệt kê dưới đây: Các thông số hiệu suất của mô-đun radar |
| Các thông số quang điện tử | Các thông số quang điện Các thông số chi tiết được liệt kê trong bảng dưới đây *4 Các thông số hiệu suất của module quang điện |
| Các chỉ số cơ khí | |
| Kháng gió | 10gió mạnh |
| Nhiệt độ hoạt động | -40°C55°C |
| Nhiệt độ lưu trữ | -45°C65°C |
| xếp hạng bảo vệ | IP65 |
| Độ ẩm hoạt động | ≤ 95% |
| giao diện dữ liệu | RJ45 |
| cổng nguồn | Điện áp: 220V Lượng: ≤550W (Chế độ phát hiện), ≤1950W (Chế độ đối phó) |
| trọng lượng | 250kg |
| Kích thước | 850mm x 850mm x 1700mm |
| Tính năng của nền tảng | Danh sách trắng và danh sách đen, phát hiện thời gian thực, theo dõi quang học, biện pháp đối phó tự động, biện pháp đối phó thủ công, bản đồ GIS, lưu trữ dữ liệu, truy vấn sự kiện |
| Các thông số chỉ số của mô-đun phát hiện phổ | |
| Phạm vi tần số phát hiện | 20MHz-6GHz |
| bán kính phát hiện | ≥5km |
| Xác định khoảng cách bán kính | ≥ 5 km, có thể nhận ra một số thương hiệu và mô hình máy bay không người lái |
| góc phát hiện | 360° |
| Lỗi độ chính xác đo góc (phân số trung bình vuông) | Khoảng cách 5 km hoặc hơn ≤ 1° |
| Độ cao phát hiện tối thiểu | <0m |
| Các thông số chỉ số mô-đun nhiễu | |
| Dải tần số nhiễu | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| cổng nguồn | 50W |
| Khoảng cách can thiệp | 3km |
| Các thông số của mô-đun radar | |
| Hệ thống làm việc | Hệ thống mảng pha (thám azimuth + quét pha độ cao) |
| Dải tần số làm việc | Xband |
| Năng lượng phát hiện hiệu quả | ≥5.0KM (UAV) |
| ≥8.0KM ((Người đi bộ) | |
| ≥ 10,0KM (xe) | |
| ≥5.0KM ((hạm) | |
| Phát hiện tốc độ | 0.5m/s-83m/s |
| Độ chính xác azimuth | ≤0.3° (tìm);≤0.3° (đường) |
| Độ chính xác độ cao | ≤1,0° (tìm);≤0,5° (đường) |
| Tỷ lệ dữ liệu | ≤ 5s/vòng tròn |
| Các thông số chỉ số mô-đun quang điện tử | |
| Khoảng cách hoạt động | Trong trường hợp tầm nhìn khí quyển ≥ 20km, độ ẩm ≤ 50% RH và chênh lệch nhiệt độ> 6K, Khoảng cách phát hiện ánh sáng nhìn thấy ≥ 5000m, khoảng cách theo dõi ≥ 4000m, khoảng cách nhận dạng ≥ 3000m cho 0.3m × 0.3m mục tiêu máy bay không người lái; khoảng cách phát hiện hình ảnh nhiệt ≥ 1500m, khoảng cách theo dõi ≥ 1000m, khoảng cách nhận dạng ≥ 1000m |
| Hình ảnh nhiệt hồng ngoại | Máy phát hiện: Không làm mát Vanadium Oxide (VOx) phẳng tiêu cự hồng ngoại Phạm vi quang phổ: 8μm đến 14μm Độ phân giải: 640×512 NETD: tốt hơn 30mK Độ dài tiêu cự của ống kính: 31 đến 155mm, ống kính zoom quang liên tục 5 lần Điều khiển ống kính: Zoom điện, lấy nét tự động/bộ tay Tăng cường hình ảnh: Công nghệ tăng cường chi tiết hình ảnh kỹ thuật số SDE Chất phân cực màu giả: màu đen nhiệt, màu trắng nhiệt và nhiều tùy chọn màu giả có sẵn Điều chỉnh hình ảnh: Độ sáng, độ tương phản, chỉnh sửa gamma Định dạng mã hóa: H.264/H.265/MJPEG Hỗ trợ chức năng bảo vệ ánh sáng mạnh mẽ |
| Ánh sáng hiển thị độ nét cao | Cảm biến:1/1.8 "bề mặt mục tiêu CMOS cấp độ ánh sáng sao, chuyển đổi màu ICR sang màu đen Độ phân giải: 2688×1520 Ánh sáng: Màu sắc: 0,002 Lux; Đen và trắng: 0,0002 Lux Định dạng mã hóa: H.264/H.265/MJPEG Tăng cường hình ảnh: Hỗ trợ phạm vi động rộng, khử ánh sáng mạnh, ổn định hình ảnh điện tử, giảm tiếng ồn kỹ thuật số 3D và cân bằng trắng tự động Độ dài tiêu cự: 12,5 ∼ 775mm ống kính phóng to điện độ nét cao Dehazing: Hỗ trợ cả dehazing quang học và điện tử |
| Chức năng theo dõi | 1. Phương pháp theo dõi: theo dõi phần cứng nhúng phía trước 2Chế độ theo dõi: theo dõi thủ công, tự động, hỗ trợ liên kết radar 3Chuyển đổi video: Theo dõi chuyển đổi video kỹ thuật số có độ phân giải cao ánh sáng nhìn thấy / kỹ thuật số hồng ngoại 4. Chức năng theo dõi: Được xây dựng trong nhiều thuật toán theo dõi, hỗ trợ phát hiện đa mục tiêu, chụp tự động, phóng to tự động trong quá trình theo dõi, hiển thị quỹ đạo mục tiêu trong thời gian thực,chống tắc nghẽn thoáng qua, vv Theo dõi thủ công và tự động, hỗ trợ theo dõi liên kết radar; Hỗ trợ nhận dạng mục tiêu trong quá trình theo dõi; Hỗ trợ nhận dạng và theo dõi;Hỗ trợ theo dõi thích nghi của cổng sóng không khí, và kích thước hộp theo dõi có thể được điều chỉnh theo kích thước mục tiêu. Hiển thị theo dõi: được trang bị màn hình mắt đại bàng theo dõi mục tiêu, vị trí mắt đại bàng có thể được điều chỉnh tùy ý, hỗ trợ màn hình phóng to mục tiêu 2, 4 và 8x |
| Phân tích | 1. Xây dựng trong 16Tops xử lý sức mạnh máy tính 2Phương pháp thực hiện: Mô-đun phân tích thông minh được nhúng ở đầu 3. Phát hiện hành vi bất thường: hỗ trợ nhận dạng mục tiêu; Hỗ trợ phát hiện xâm nhập khu vực, phát hiện xâm nhập xuyên biên giới, phát hiện chuyển động, vv Nhận dạng phân loại: hỗ trợ nhận dạng phân loại các mục tiêu như người, xe hơi, máy bay không người lái, chim, vv (yêu cầu sự hỗ trợ của khách hàng trong việc cung cấp các bộ dữ liệu) |
| Cải thiện chức năng | 1. Quản lý sức khỏe: Hỗ trợ sức mạnh trên tự kiểm tra, truy vấn trạng thái và phản hồi mã lỗi, và hỗ trợ truy vấn sức khỏe phần cứng như ánh sáng nhìn thấy, các thành phần hình ảnh nhiệt,Động cơ đẩy ngang, nhiệt độ chip, và thời gian chạy 2Phản hồi dữ liệu: Nó có phản hồi thời gian thực / truy vấn và chức năng định vị cho góc nhìn trường ống kính, phóng to, giá trị Zoom / Focus và góc quay,và hỗ trợ các chức năng truy vấn / phản hồi và định vị thời gian thực cho các góc ngang và độ cao Nâng cấp và bảo trì: có thể khởi động lại từ xa, chức năng nâng cấp từ xa, thuận tiện cho bảo trì hệ thống |
| Các thông số chỉ số của mô-đun máy quay servo | |
| Máy xoay trục đơn | 1. góc xoay của bàn xoay: xoay liên tục trong đường hướng N × 360 ° 2- Tốc độ azimuth tối đa: ≥ 130 °/s 3- Tốc độ azimuth tối thiểu: ≤ 0,1 °/s 4. Tốc độ gia tốc azimuth tối đa: ≥ 90 °/s2 5. Độ chính xác định hướng: ≤ 0,1 ° 6Thời gian phản ứng tối thiểu cố định: ≤ 2s (tương ổn từ 0 ° đến 90 °) Phạm vi điều chỉnh khung độ cao: không dưới -25 ° đến 10 ° |
