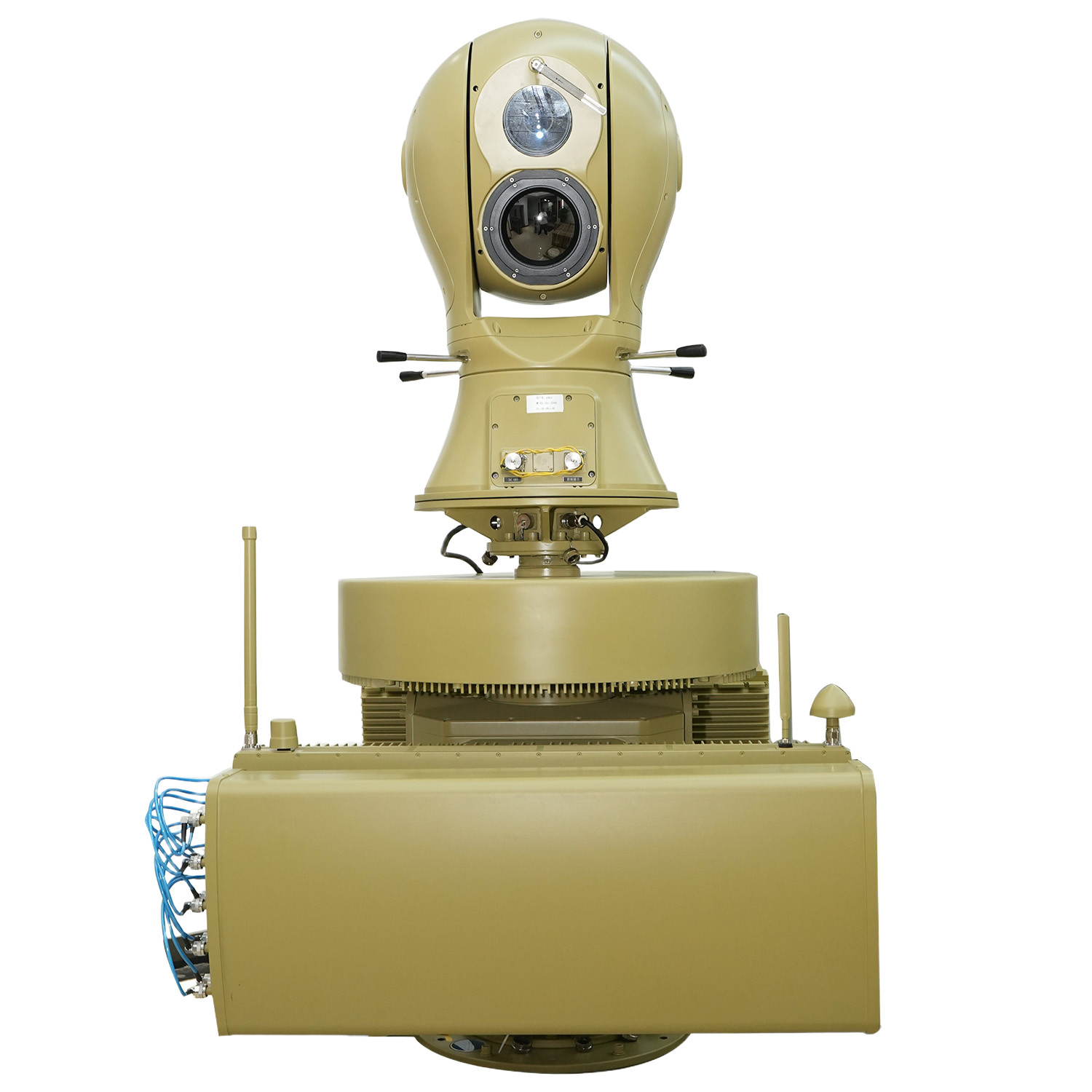

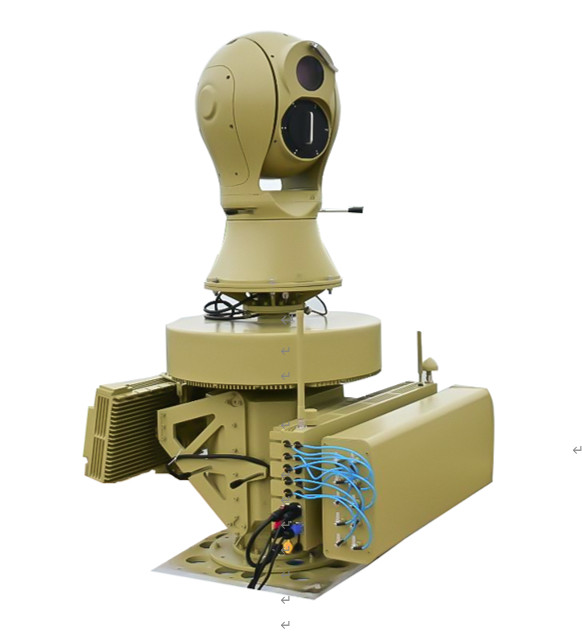

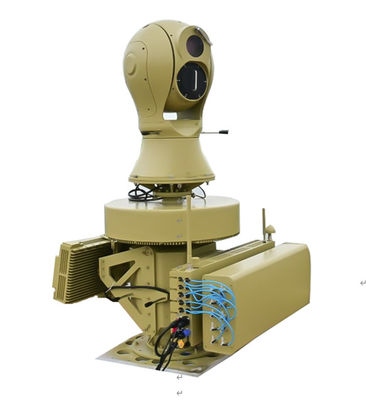

Hệ thống radar an toàn độ cao thấp trên 5km Hệ thống chống máy bay không người lái hướng để phát hiện sự can thiệp
I. Mô tả sản phẩm
Hệ thống phòng thủ chống máy bay không người lái 5 trong một hướng là một giải pháp toàn diện được thiết kế để phát hiện, giám sát và chống lại máy bay không người lái không được phép ở các khu vực quan trọng như căn cứ quân sự,các cơ sở của chính phủHệ thống này tích hợp nhiều công nghệ tiên tiến, bao gồm phát hiện radar, phát hiện tần số vô tuyến (RF), theo dõi quang điện, nhiễu điện tử,và GNSS spoofingNó cung cấp một giải pháp vòng kín từ phát hiện đến các biện pháp đối phó, đảm bảo giám sát thời gian thực và phản ứng nhanh chóng đối với sự xâm nhập của máy bay không người lái.Hệ thống này phù hợp cho cả việc triển khai cố định và di động và có khả năng bảo vệ chống lại các mối đe dọa máy bay không người lái thông thường và không thông thường.
II. Đặc điểm của sản phẩm
Khám phá và biện pháp đối phó tích hợp
Hệ thống kết hợp các công nghệ phát hiện tích cực và thụ động, bao gồm radar, phát hiện RF và theo dõi quang điện, để cung cấp phát hiện toàn diện và chính xác các mối đe dọa của máy bay không người lái.Nó cũng tích hợp khả năng gian lận GNSS và can thiệp điện tử để vô hiệu hóa hiệu quả các máy bay không người lái được phát hiện.
Dễ biến và tùy chỉnh
Hệ thống cung cấp các tùy chọn triển khai linh hoạt và có thể được tùy chỉnh để đáp ứng các yêu cầu cụ thể của người dùng.Nó hỗ trợ cả hai chế độ hoạt động thủ công và tự động và cung cấp nhiều chương trình phát hiện để thích nghi với môi trường hoạt động khác nhau.
Khả năng thích nghi với môi trường
III. Chức năng sản phẩm
Khám phá toàn diện:Hệ thống cung cấp phát hiện và theo dõi máy bay không người lái theo thời gian thực bằng cách sử dụng radar, phát hiện RF và theo dõi quang điện.Nó cung cấp một phạm vi phát hiện hơn 5 km và có thể xác định và theo dõi nhiều mục tiêu cùng một lúc.
C tự độngcác biện pháp đối phó:Hệ thống có thể tự động khởi động các biện pháp đối phó như can thiệp điện tử và giả mạo GNSS khi phát hiện mối đe dọa của máy bay không người lái.Những biện pháp đối phó này làm gián đoạn các tín hiệu điều khiển của máy bay không người lái và hệ thống điều hướng, hiệu quả vô hiệu hóa mối đe dọa.
Quản lý và phân tích dữ liệu:Hệ thống bao gồm phần mềm điều khiển và quản lý cho phép người dùng quản lý và phân tích dữ liệu phát hiện, thiết lập các vùng cảnh báo và cấu hình các giao thức phản hồi.Nó cũng hỗ trợ tích hợp với các hệ thống an ninh khác để nâng cao nhận thức tình huống.
IV.Điều tham số
| Các chỉ số chức năng | |

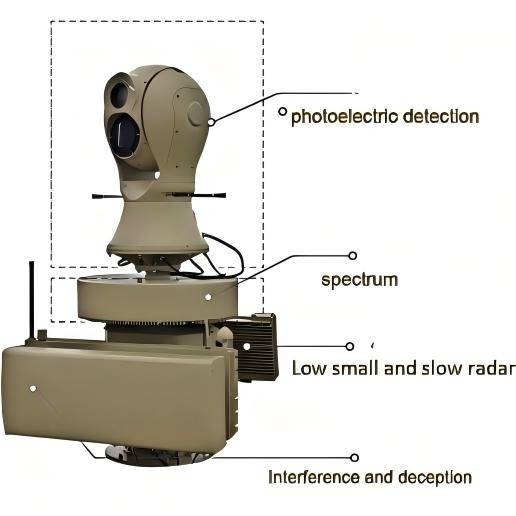

| Cấu hình tiêu chuẩn | UAD-XTF-PZGLE05 (radar, phổ, quang điện, nhiễu, lừa đảo, bộ điều khiển và phần mềm quản lý) |
| Khoảng cách phát hiện | ≥5KM |
| Phạm vi tần số phát hiện | 70 MHz đến 6000 MHz, Lưu ý: Các băng tần khác có thể được tùy chỉnh |
| Tần suất lừa dối | GPS/GALILEO/GLONASS/Beidou |
| Khoảng cách lừa dối | ≥1KM |
| Dải tần số nhiễu | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| Các thông số radar | Các thông số chi tiết được liệt kê dưới đây: Các thông số hiệu suất của mô-đun radar |
| Các thông số quang điện tử | Các thông số quang điện Các thông số chi tiết được liệt kê trong bảng dưới đây *4 Các thông số hiệu suất của module quang điện |
| Các chỉ số cơ khí | |
| Kháng gió | 10gió mạnh |
| Nhiệt độ hoạt động | -40°C55°C |
| Nhiệt độ lưu trữ | -45°C65°C |
| xếp hạng bảo vệ | IP65 |
| Độ ẩm hoạt động | ≤ 95% |
| giao diện dữ liệu | RJ45 |
| cổng nguồn | Điện áp: 220V Lượng: ≤550W (Chế độ phát hiện), ≤1950W (Chế độ đối phó) |
| trọng lượng | 250kg |
| Kích thước | 850mm x 850mm x 1700mm |
| Tính năng của nền tảng | Danh sách trắng và danh sách đen, phát hiện thời gian thực, theo dõi quang học, biện pháp đối phó tự động, biện pháp đối phó thủ công, bản đồ GIS, lưu trữ dữ liệu, truy vấn sự kiện |
| Các thông số chỉ số của mô-đun phát hiện phổ | |
| Phạm vi tần số phát hiện | 20MHz-6GHz |
| bán kính phát hiện | ≥5km |
| Xác định khoảng cách bán kính | ≥ 5 km, có thể nhận ra một số thương hiệu và mô hình máy bay không người lái |
| góc phát hiện | 360° |
| Lỗi độ chính xác đo góc (phân số trung bình vuông) | Khoảng cách 5 km hoặc hơn ≤ 1° |
| Độ cao phát hiện tối thiểu | <0m |
| Các thông số chỉ số mô-đun nhiễu | |
| Dải tần số nhiễu | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| cổng nguồn | 50W |
| Khoảng cách can thiệp | 3km |
| Các thông số của mô-đun radar | |
| Hệ thống làm việc | Hệ thống mảng pha (thám azimuth + quét pha độ cao) |
| Dải tần số làm việc | Xband |
| Năng lượng phát hiện hiệu quả | ≥5.0KM (UAV) |
| ≥8.0KM ((Người đi bộ) | |
| ≥ 10,0KM (xe) | |
| ≥5.0KM ((hạm) | |
| Phát hiện tốc độ | 0.5m/s-83m/s |
| Độ chính xác azimuth | ≤0.3° (tìm);≤0.3° (đường) |
| Độ chính xác độ cao | ≤1,0° (tìm);≤0,5° (đường) |
| Tỷ lệ dữ liệu | ≤ 5s/vòng tròn |
| Các thông số chỉ số mô-đun quang điện tử | |
| Khoảng cách hoạt động | Trong trường hợp tầm nhìn khí quyển ≥ 20km, độ ẩm ≤ 50% RH và chênh lệch nhiệt độ> 6K, Khoảng cách phát hiện ánh sáng nhìn thấy ≥ 5000m, khoảng cách theo dõi ≥ 4000m, khoảng cách nhận dạng ≥ 3000m cho 0.3m × 0.3m mục tiêu máy bay không người lái; khoảng cách phát hiện hình ảnh nhiệt ≥ 1500m, khoảng cách theo dõi ≥ 1000m, khoảng cách nhận dạng ≥ 1000m |
| Hình ảnh nhiệt hồng ngoại | Máy phát hiện: Không làm mát Vanadium Oxide (VOx) phẳng tiêu cự hồng ngoại Phạm vi quang phổ: 8μm đến 14μm Độ phân giải: 640×512 NETD: tốt hơn 30mK Độ dài tiêu cự của ống kính: 31 đến 155mm, ống kính zoom quang liên tục 5 lần Điều khiển ống kính: Zoom điện, lấy nét tự động/bộ tay Tăng cường hình ảnh: Công nghệ tăng cường chi tiết hình ảnh kỹ thuật số SDE Chất phân cực màu giả: màu đen nhiệt, màu trắng nhiệt và nhiều tùy chọn màu giả có sẵn Điều chỉnh hình ảnh: Độ sáng, độ tương phản, chỉnh sửa gamma Định dạng mã hóa: H.264/H.265/MJPEG Hỗ trợ chức năng bảo vệ ánh sáng mạnh mẽ |
| Ánh sáng hiển thị độ nét cao | Cảm biến:1/1.8 "bề mặt mục tiêu CMOS cấp độ ánh sáng sao, chuyển đổi màu ICR sang màu đen Độ phân giải: 2688×1520 Ánh sáng: Màu sắc: 0,002 Lux; Đen và trắng: 0,0002 Lux Định dạng mã hóa: H.264/H.265/MJPEG Tăng cường hình ảnh: Hỗ trợ phạm vi động rộng, khử ánh sáng mạnh, ổn định hình ảnh điện tử, giảm tiếng ồn kỹ thuật số 3D và cân bằng trắng tự động Độ dài tiêu cự: 12,5 ∼ 775mm ống kính phóng to điện độ nét cao Dehazing: Hỗ trợ cả dehazing quang học và điện tử |
| Chức năng theo dõi | 1. Phương pháp theo dõi: theo dõi phần cứng nhúng phía trước 2Chế độ theo dõi: theo dõi thủ công, tự động, hỗ trợ liên kết radar 3Chuyển đổi video: Theo dõi chuyển đổi video kỹ thuật số có độ phân giải cao ánh sáng nhìn thấy / kỹ thuật số hồng ngoại 4. Chức năng theo dõi: Được xây dựng trong nhiều thuật toán theo dõi, hỗ trợ phát hiện đa mục tiêu, chụp tự động, phóng to tự động trong quá trình theo dõi, hiển thị quỹ đạo mục tiêu trong thời gian thực,chống tắc nghẽn thoáng qua, vv Theo dõi thủ công và tự động, hỗ trợ theo dõi liên kết radar; Hỗ trợ nhận dạng mục tiêu trong quá trình theo dõi; Hỗ trợ nhận dạng và theo dõi;Hỗ trợ theo dõi thích nghi của cổng sóng không khí, và kích thước hộp theo dõi có thể được điều chỉnh theo kích thước mục tiêu. Hiển thị theo dõi: được trang bị màn hình mắt đại bàng theo dõi mục tiêu, vị trí mắt đại bàng có thể được điều chỉnh tùy ý, hỗ trợ màn hình phóng to mục tiêu 2, 4 và 8x |
| Phân tích | 1. Xây dựng trong 16Tops xử lý sức mạnh máy tính 2Phương pháp thực hiện: Mô-đun phân tích thông minh được nhúng ở đầu 3. Phát hiện hành vi bất thường: hỗ trợ nhận dạng mục tiêu; Hỗ trợ phát hiện xâm nhập khu vực, phát hiện xâm nhập xuyên biên giới, phát hiện chuyển động, vv Nhận dạng phân loại: hỗ trợ nhận dạng phân loại các mục tiêu như người, xe hơi, máy bay không người lái, chim, vv (yêu cầu sự hỗ trợ của khách hàng trong việc cung cấp các bộ dữ liệu) |
| Cải thiện chức năng | 1. Quản lý sức khỏe: Hỗ trợ sức mạnh trên tự kiểm tra, truy vấn trạng thái và phản hồi mã lỗi, và hỗ trợ truy vấn sức khỏe phần cứng như ánh sáng nhìn thấy, các thành phần hình ảnh nhiệt,Động cơ đẩy ngang, nhiệt độ chip, và thời gian chạy 2Phản hồi dữ liệu: Nó có phản hồi thời gian thực / truy vấn và chức năng định vị cho góc nhìn trường ống kính, phóng to, giá trị Zoom / Focus và góc quay,và hỗ trợ các chức năng truy vấn / phản hồi và định vị thời gian thực cho các góc ngang và độ cao Nâng cấp và bảo trì: có thể khởi động lại từ xa, chức năng nâng cấp từ xa, thuận tiện cho bảo trì hệ thống |
| Các thông số chỉ số của mô-đun máy quay servo | |
| Máy xoay trục đơn | 1. góc xoay của bàn xoay: xoay liên tục trong đường hướng N × 360 ° 2- Tốc độ azimuth tối đa: ≥ 130 °/s 3- Tốc độ azimuth tối thiểu: ≤ 0,1 °/s 4. Tốc độ gia tốc azimuth tối đa: ≥ 90 °/s2 5. Độ chính xác định hướng: ≤ 0,1 ° 6Thời gian phản ứng tối thiểu cố định: ≤ 2s (tương ổn từ 0 ° đến 90 °) Phạm vi điều chỉnh khung độ cao: không dưới -25 ° đến 10 ° |
