Khám phá máy bay không người lái, 3km nhiễu phạm vi radar hệ thống phòng thủ buộc phải hạ cánh hoặc trở lại
ⅠMô tả sản phẩm
Hệ thống phòng thủ radar tầm nhiễu 3km là một giải pháp chống máy bay không người lái tiên tiến được thiết kế để phát hiện, theo dõi và vô hiệu hóa máy bay không người lái không được phép trong không phận an toàn.Hệ thống này tích hợp phát hiện radar, phân tích tần số vô tuyến (RF) và công nghệ can thiệp theo hướng để đảm bảo bảo vệ toàn diện chống lại các mối đe dọa của máy bay không người lái.
Ⅱ. Đặc điểm sản phẩm
1. Khám phá tầm xa Độ chính xác cao
Khoảng cách phát hiện máy bay không người lái 5km sử dụng radar tiên tiến và quét RF.Theo dõi chính xác cao với sự hợp nhất đa cảm biến (radar, RF và quang học).360 ° bao phủ toàn hướng để giám sát không phận đầy đủ.
2- Phản ứng hiệu quả với máy bay không người lái
Khoảng cách nhiễu 3km với nhiễu tín hiệu theo hướng.Hỗ trợ hạ cánh buộc, trở về nhà (RTH) và gián đoạn tín hiệu.Sự nhiễu nhiễu đa băng tần ((GNSS, 2,4GHz, 5,8GHz, băng tần ISM) để tương thích rộng rãi.
3. Nhận dạng mối đe dọa thông minh
Phân loại máy bay không người lái AI (chỉ phân biệt giữa máy bay không người lái thân thiện và thù địch).Đánh giá mối đe dọa tự động với cảnh báo thời gian thực.Cơ sở dữ liệu danh sách đen cho các mô hình máy bay không người lái độc hại.
4Các tùy chọn triển khai linh hoạt
Các cấu hình cố định, di động và di động có sẵn.Việc triển khai nhanh chóng (dưới 10 phút đối với các đơn vị di động).Tích hợp mạng với các hệ thống chỉ huy và kiểm soát (C2).
5. Hoạt động thân thiện với người dùng
Giao diện phần mềm trực quan với bản đồ radar thời gian thực.Chế độ phòng thủ tự động (được kích hoạt bằng một cú nhấp chuột).Giám sát và điều khiển từ xa thông qua PC hoặc thiết bị di động.
Ⅲ. Chức năng sản phẩm
1. Theo dõi phát hiện máy bay không người lái
Khám phá radar:Chăm sóc và phát hiện máy bay không người lái trong vòng 5km.Phân tích quang phổ RF: Xác định các tín hiệu truyền thông máy bay không người lái (Wi-Fi, điều khiển từ xa, GPS).Xác minh quang học: Xác nhận mục tiêu bằng camera độ phân giải cao (tùy chọn).
2. Tích cực nhiễu tín hiệu
GNSS Jamming: Ngắt tín hiệu GPS / GLONASS / Beidou, buộc máy bay không người lái lơ lửng hoặc hạ cánh.Đánh nhiễu điều khiển từ xa: Chặn tín hiệu 2,4GHz/5,8GHz, kích hoạt RTH hoặc hạ cánh cưỡng bức.Sự can thiệp theo hướng: Chống nhiễu tập trung để giảm thiểu tác động phụ.
3Các chiến lược phòng thủ đa lớp
Soft Kill (Non-Destructive): Ngụy trang tín hiệu, giả mạo hoặc hạ cánh cưỡng bức.Hard Kill (Tự chọn): Tích hợp với các hệ thống động học (ví dụ như súng lưới, laser).Phản ứng tự động: Các biện pháp đối phó được lập trình trước dựa trên mức độ đe dọa.
4. Phân tích ghi lại dữ liệu
Ghi nhật ký sự kiện: Ghi lại tất cả các hoạt động máy bay không người lái được phát hiện để phân tích pháp y.Báo cáo mối đe dọa: Tạo tổng kết sự cố tự động.Cảnh báo thời gian thực: Thông báo cho các nhà khai thác thông qua cảnh báo âm thanh, hình ảnh hoặc mạng.
5. Hệ thống tích hợp khả năng mở rộng
API để tích hợp C2: tương thích với các hệ thống bảo mật của bên thứ ba.Mạng lưới đa đơn vị: Cho phép phối hợp phòng thủ máy bay không người lái rộng.Mở rộng mô-đun: Hỗ trợ các cảm biến bổ sung (khám phá nhiệt, âm thanh).
ⅣCác thông số sản phẩm
| Các chỉ số chức năng | |

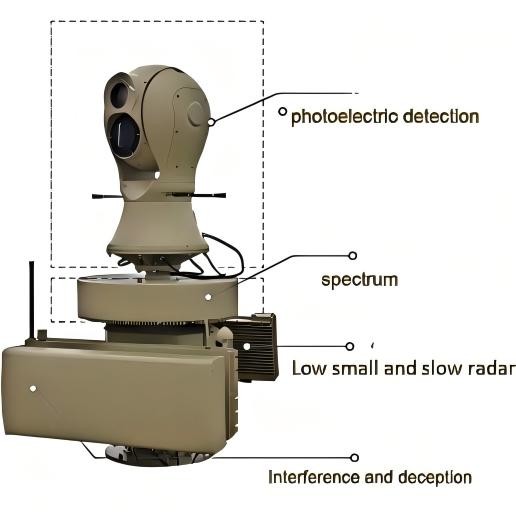

| Cấu hình tiêu chuẩn | UAD-XTF-PZGLE05 (radar, phổ, quang điện, nhiễu, lừa đảo, bộ điều khiển và phần mềm quản lý) |
| Khoảng cách phát hiện | ≥5KM |
| Phạm vi tần số phát hiện | 70 MHz đến 6000 MHz, Lưu ý: Các băng tần khác có thể được tùy chỉnh |
| Tần suất lừa dối | GPS/GALILEO/GLONASS/Beidou |
| Khoảng cách lừa dối | ≥1KM |
| Dải tần số nhiễu | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| Các thông số radar | Các thông số chi tiết được liệt kê dưới đây: Các thông số hiệu suất của mô-đun radar |
| Các thông số quang điện tử | Các thông số quang điện Các thông số chi tiết được liệt kê trong bảng dưới đây *4 Các thông số hiệu suất của module quang điện |
| Các chỉ số cơ khí | |
| Kháng gió | 10gió mạnh |
| Nhiệt độ hoạt động | -40°C55°C |
| Nhiệt độ lưu trữ | -45°C65°C |
| xếp hạng bảo vệ | IP65 |
| Độ ẩm hoạt động | ≤95% |
| giao diện dữ liệu | RJ45 |
| cổng nguồn | Điện áp: 220V Lượng: ≤550W (Chế độ phát hiện), ≤1950W (Chế độ đối phó) |
| trọng lượng | 250kg |
| Kích thước | 850mm x 850mm x 1700mm |
| Tính năng của nền tảng | Danh sách trắng và danh sách đen, phát hiện thời gian thực, theo dõi quang học, biện pháp đối phó tự động, biện pháp đối phó thủ công, bản đồ GIS, lưu trữ dữ liệu, truy vấn sự kiện |
| Các thông số chỉ số của mô-đun phát hiện phổ | |
| Phạm vi tần số phát hiện | 20MHz-6GHz |
| bán kính phát hiện | ≥5km |
| Xác định khoảng cách bán kính | ≥ 5 km, có thể nhận ra một số thương hiệu và mô hình máy bay không người lái |
| góc phát hiện | 360° |
| Lỗi độ chính xác đo góc (phân số trung bình vuông) | Khoảng cách 5 km hoặc hơn ≤ 1° |
| Độ cao phát hiện tối thiểu | <0m |
| Các thông số chỉ số mô-đun nhiễu | |
| Dải tần số nhiễu | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| cổng nguồn | 50W |
| Khoảng cách can thiệp | 3km |
| Các thông số của mô-đun radar | |
| Hệ thống làm việc | Hệ thống mảng pha (thám azimuth + quét pha độ cao) |
| Dải tần số làm việc | Xband |
| Năng lượng phát hiện hiệu quả | ≥5.0KM (UAV) |
| ≥8.0KM ((Người đi bộ) | |
| ≥ 10,0KM (xe) | |
| ≥5.0KM ((hạm) | |
| Phát hiện tốc độ | 0.5m/s-83m/s |
| Độ chính xác azimuth | ≤0.3° (tìm);≤0.3° (đường) |
| Độ chính xác độ cao | ≤1,0° (tìm);≤0,5° (đường) |
| Tỷ lệ dữ liệu | ≤ 5s/vòng tròn |
| Các thông số chỉ số mô-đun quang điện tử | |
| Khoảng cách hoạt động | Trong trường hợp tầm nhìn khí quyển ≥ 20km, độ ẩm ≤ 50% RH và chênh lệch nhiệt độ> 6K, Khoảng cách phát hiện ánh sáng nhìn thấy ≥ 5000m, khoảng cách theo dõi ≥ 4000m, khoảng cách nhận dạng ≥ 3000m cho 0.3m × 0.3m mục tiêu máy bay không người lái; khoảng cách phát hiện hình ảnh nhiệt ≥ 1500m, khoảng cách theo dõi ≥ 1000m, khoảng cách nhận dạng ≥ 1000m |
| Hình ảnh nhiệt hồng ngoại | Máy phát hiện: Không làm mát Vanadium Oxide (VOx) phẳng tiêu cự hồng ngoại Phạm vi quang phổ: 8μm đến 14μm Độ phân giải: 640×512 NETD: tốt hơn 30mK Độ dài tiêu cự của ống kính: 31 đến 155mm, ống kính zoom quang liên tục 5 lần Điều khiển ống kính: Zoom điện, lấy nét tự động/bộ tay Tăng cường hình ảnh: Công nghệ tăng cường chi tiết hình ảnh kỹ thuật số SDE Chất phân cực màu giả: màu đen nhiệt, màu trắng nhiệt và nhiều tùy chọn màu giả có sẵn Điều chỉnh hình ảnh: Độ sáng, độ tương phản, chỉnh sửa gamma Định dạng mã hóa: H.264/H.265/MJPEG Hỗ trợ chức năng bảo vệ ánh sáng mạnh mẽ |
| Ánh sáng hiển thị độ nét cao | Cảm biến:1/1.8 "bề mặt mục tiêu CMOS cấp độ ánh sáng sao, chuyển đổi màu ICR sang màu đen Độ phân giải: 2688×1520 Ánh sáng: Màu sắc: 0,002 Lux; Đen và trắng: 0,0002 Lux Định dạng mã hóa: H.264/H.265/MJPEG Tăng cường hình ảnh: Hỗ trợ phạm vi động rộng, khử ánh sáng mạnh, ổn định hình ảnh điện tử, giảm tiếng ồn kỹ thuật số 3D và cân bằng trắng tự động Độ dài tiêu cự: 12,5 ∼ 775mm ống kính phóng to điện độ nét cao Dehazing: Hỗ trợ cả dehazing quang học và điện tử |
| Chức năng theo dõi | 1. Phương pháp theo dõi: theo dõi phần cứng nhúng phía trước 2Chế độ theo dõi: theo dõi thủ công, tự động, hỗ trợ liên kết radar 3Chuyển đổi video: Theo dõi chuyển đổi video kỹ thuật số có độ phân giải cao ánh sáng nhìn thấy / kỹ thuật số hồng ngoại 4. Chức năng theo dõi: Được xây dựng trong nhiều thuật toán theo dõi, hỗ trợ phát hiện đa mục tiêu, chụp tự động, phóng to tự động trong quá trình theo dõi, hiển thị quỹ đạo mục tiêu trong thời gian thực,chống tắc nghẽn thoáng qua, vv Theo dõi thủ công và tự động, hỗ trợ theo dõi liên kết radar; Hỗ trợ nhận dạng mục tiêu trong quá trình theo dõi; Hỗ trợ nhận dạng và theo dõi;Hỗ trợ theo dõi thích nghi của cổng sóng không khí, và kích thước hộp theo dõi có thể được điều chỉnh theo kích thước mục tiêu. Hiển thị theo dõi: được trang bị màn hình mắt đại bàng theo dõi mục tiêu, vị trí mắt đại bàng có thể được điều chỉnh tùy ý, hỗ trợ màn hình phóng to mục tiêu 2, 4 và 8x |
| Phân tích | 1. Xây dựng trong 16Tops xử lý sức mạnh máy tính 2Phương pháp thực hiện: Mô-đun phân tích thông minh được nhúng ở đầu 3. Phát hiện hành vi bất thường: hỗ trợ nhận dạng mục tiêu; Hỗ trợ phát hiện xâm nhập khu vực, phát hiện xâm nhập xuyên biên giới, phát hiện chuyển động, vv Nhận dạng phân loại: hỗ trợ nhận dạng phân loại các mục tiêu như người, xe hơi, máy bay không người lái, chim, vv (yêu cầu sự hỗ trợ của khách hàng trong việc cung cấp các bộ dữ liệu) |
| Cải thiện chức năng | 1. Quản lý sức khỏe: Hỗ trợ sức mạnh trên tự kiểm tra, truy vấn trạng thái và phản hồi mã lỗi, và hỗ trợ truy vấn sức khỏe phần cứng như ánh sáng nhìn thấy, các thành phần hình ảnh nhiệt,Động cơ đẩy ngang, nhiệt độ chip, và thời gian chạy 2Phản hồi dữ liệu: Nó có phản hồi thời gian thực / truy vấn và chức năng định vị cho góc nhìn trường ống kính, phóng to, giá trị Zoom / Focus và góc quay,và hỗ trợ các chức năng truy vấn / phản hồi và định vị thời gian thực cho các góc ngang và độ cao Nâng cấp và bảo trì: có thể khởi động lại từ xa, chức năng nâng cấp từ xa, thuận tiện cho bảo trì hệ thống |
| Các thông số chỉ số của mô-đun máy quay servo | |
| Máy xoay trục đơn | 1. góc xoay của bàn xoay: xoay liên tục trong đường hướng N × 360 ° 2- Tốc độ azimuth tối đa: ≥ 130 °/s 3- Tốc độ azimuth tối thiểu: ≤ 0,1 °/s 4. Tốc độ gia tốc azimuth tối đa: ≥ 90 °/s2 5. Độ chính xác định hướng: ≤ 0,1 ° 6Thời gian phản ứng tối thiểu cố định: ≤ 2s (tương ổn từ 0 ° đến 90 °) Phạm vi điều chỉnh khung độ cao: không dưới -25 ° đến 10 ° |
VI:Các đặc điểm của sản phẩm
|
Tính năng sản phẩm |
Hệ thống chống máy bay không người lái Hai Dong Qing có thể giám sát và theo dõi các chuyển động của máy bay không người lái trong thời gian thực.hệ thống có thể nhanh chóng xác định và khóa vào mục tiêu drone, lấy vị trí, tốc độ và quỹ đạo bay của chúng trong thời gian thực. |
|
Sự can thiệp và lừa dối |
Hệ thống có khả năng nhiễu và lừa đảo mạnh mẽ. trong chế độ nhiễu, hệ thống có thể tự động hoặc thủ công kích hoạt nhiễu vô tuyến, buộc máy bay không người lái phải hạ cánh ngay lập tức, lơ lửng,hoặc trở về căn cứTrong chế độ lừa đảo, hệ thống sử dụng công nghệ giả mạo GNSS để hướng dẫn máy bay không người lái khỏi đường bay dự định của họ, ra khỏi các khu vực bị hạn chế và cốt lõi. |
|
Phân tích tình huống và ra quyết định của chỉ huy |
Hệ thống chống máy bay không người lái Hai Dong Qing có thể phân tích tình hình của các mối đe dọa máy bay không người lái được phát hiện và cung cấp cho người dùng hỗ trợ quyết định chỉ huy.Hệ thống nhanh chóng đánh giá mức độ đe dọa của máy bay không người lái bằng dữ liệu thời gian thực thu được từ radar, cảm biến quang học và thiết bị trinh sát điện tử, kết hợp với các mô hình đánh giá mối đe dọa đã được đặt trước, và cung cấp các khuyến nghị ứng phó tương ứng cho người dùng. |
|
Phản ứng phối hợp đa cấp |
Hệ thống hỗ trợ ba cấp độ và hai cấp độ kết nối loại bỏ chế độ liên quan đến radar, phổ, và công nghệ quang điện.phát hiện quang phổ, và theo dõi quang điện làm việc cùng nhau để cung cấp giám sát và theo dõi toàn diện của máy bay không người lái, tự động điều chỉnh các chiến lược nhiễu hoặc lừa đảo dựa trên mức độ đe dọa.Trong chế độ kết nối hai cấp, người dùng có thể chọn sự kết hợp của radar với phổ, radar với điện quang,hoặc phổ với quang điện dựa trên các tình huống thực tế để giải quyết linh hoạt các mối đe dọa drone trong các kịch bản khác nhau. |
|
bảo vệ khu vực |
Hệ thống chống máy bay không người lái Hai Dong Qing có thể bảo vệ hiệu quả các khu vực rộng lớn.Mức phủ sóng rộng lớn và khả năng giám sát và nhiễu mạnh mẽ cho phép nó cung cấp giám sát toàn diện các khu vực cảnh báo và khu vực cốt lõi, đảm bảo rằng các khu vực quan trọng vẫn an toàn khỏi các mối đe dọa của máy bay không người lái. |
