Hệ thống phòng thủ đa cấp phản ứng với mối đe dọa
ⅠMô tả sản phẩm

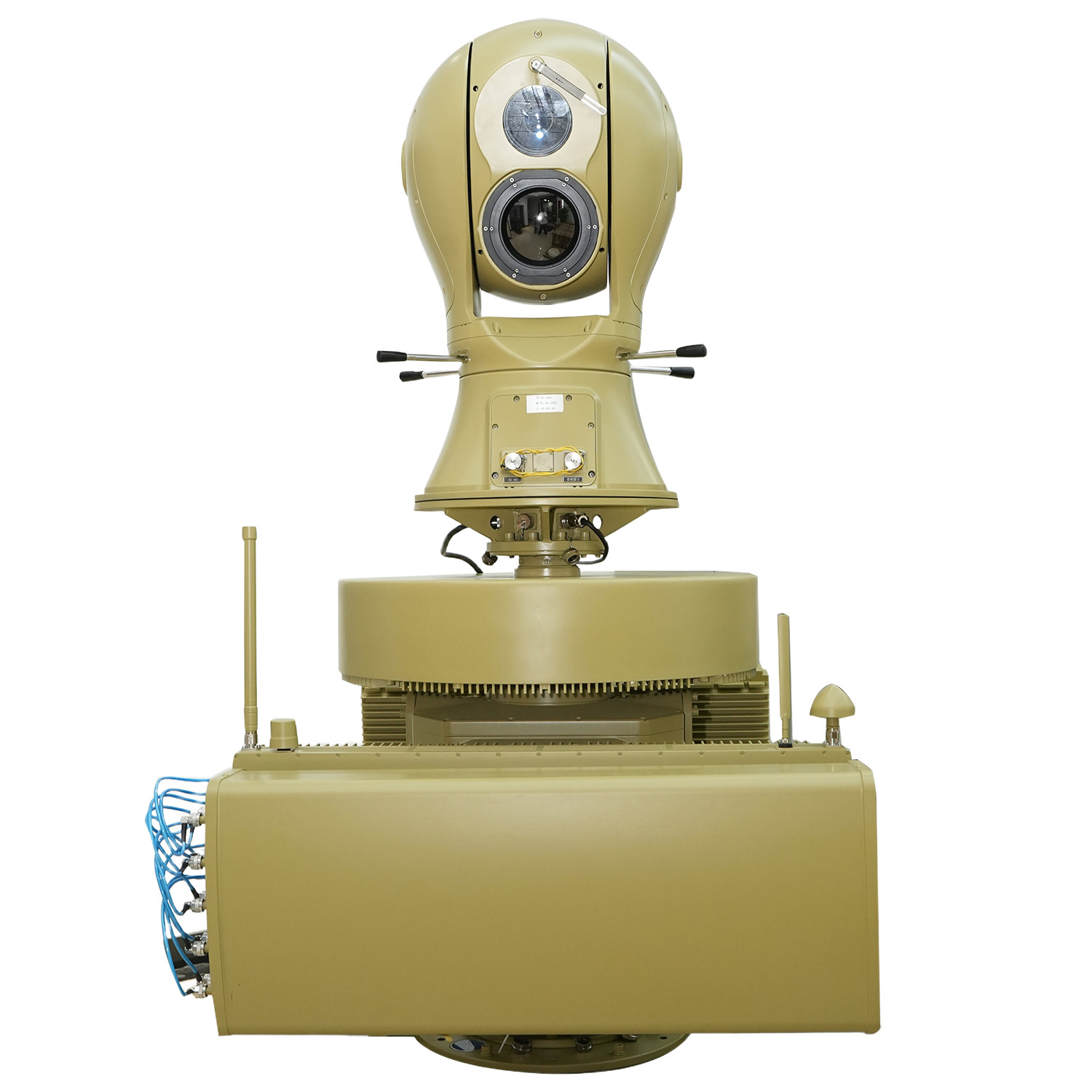

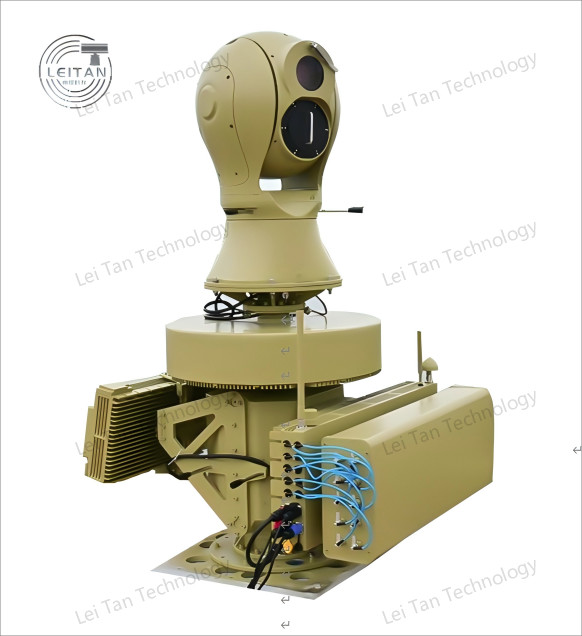

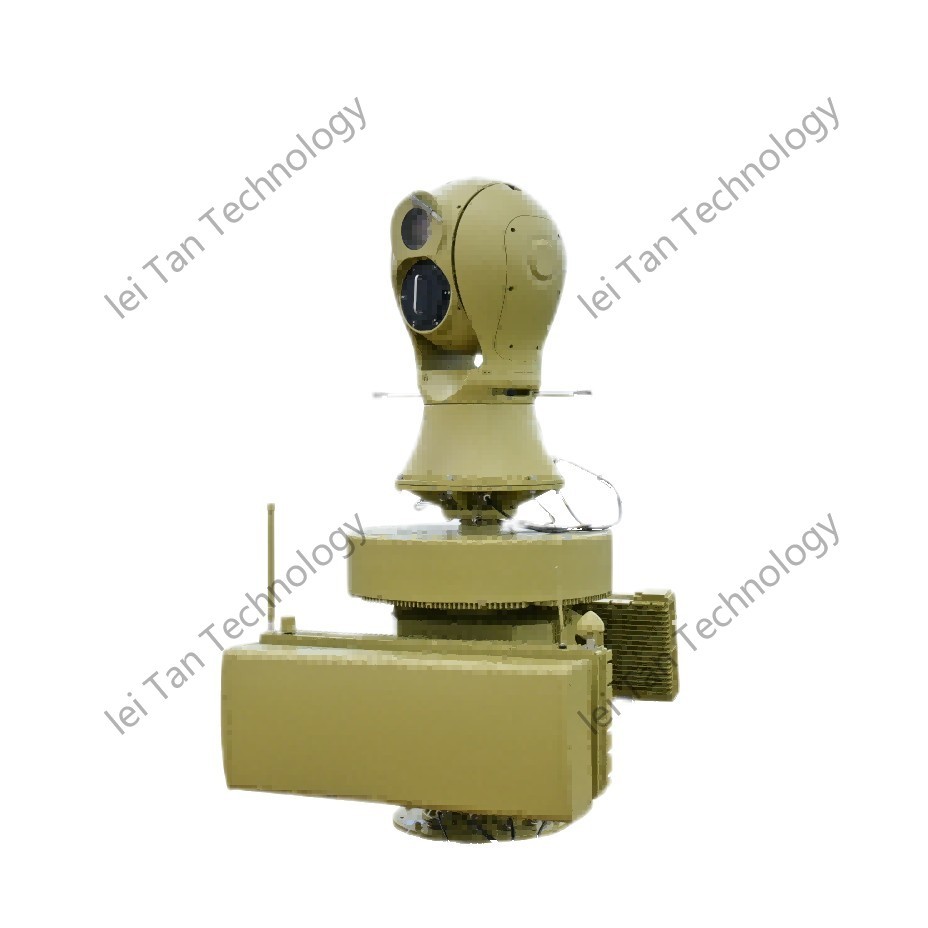

Hệ thống phòng thủ radar quang điện theo dõi quang phổ (IRSPT-RDS) là một giải pháp phòng thủ đa cảm biến tiên tiến được thiết kế để phát hiện, theo dõi,và vô hiệu hóa một loạt các mối đe dọa trong thời gian thựcKết hợp radar tiên tiến, phân tích phổ, và công nghệ theo dõi quang điện, hệ thống này cung cấp nhận thức tình huống toàn diện và khả năng phản ứng nhanh cho quân đội,an ninh nội địa, và bảo vệ hạ tầng quan trọng.
IRSPT-RDS tích hợp radar hiệu suất cao để phát hiện tầm xa, giám sát phổ điện tử cho tình báo tín hiệu (SIGINT),và theo dõi quang điện / hồng ngoại (EO / IR) độ phân giải cao để nhắm mục tiêu chính xácKiến trúc mô-đun của nó cho phép tích hợp liền mạch với các mạng phòng thủ hiện có, đảm bảo khả năng tương tác với các hệ thống chỉ huy và kiểm soát (C2).
Được xây dựng để đáp ứng mối đe dọa đa cấp, hệ thống tự động phân loại các mối đe dọa dựa trên mức độ nghiêm trọng và triển khai các biện pháp đối phó thích hợp, từ nhiễu điện tử đến các thiết bị đánh chặn giết người.Cho dù phải đối mặt với máy bay không người lái, tên lửa hoặc các cuộc tấn công chiến tranh điện tử thù địch (EW), IRSPT-RDS đảm bảo hiệu suất phòng thủ tối ưu trong môi trường hoạt động phức tạp.
Ⅱ. Đặc điểm sản phẩm
1Công nghệ hợp nhất đa cảm biến
Khám phá radar: Radar quét điện tử tích cực độ phân giải cao (AESA) để bao phủ 360 °.Giám sát phổ: Phân tích tín hiệu thời gian thực để phát hiện và phân loại các mối đe dọa dựa trên RF. Theo dõi quang điện: Máy ảnh EO / IR có nhận dạng mục tiêu dựa trên AI để theo dõi chính xác.
2Phản ứng với mối đe dọa thích nghi
Phân loại mối đe dọa tự động: Các thuật toán dựa trên AI đánh giá mức độ đe dọa (thấp, trung bình, cao).Phản ứng động: Điều chỉnh các chiến lược phản ứng, bao gồm giết mềm (đánh nhiễu) và giết cứng (đánh chặn).
3Khả năng chiến tranh dựa trên mạng
Tích hợp C2 liền mạch: tương thích với các mạng phòng thủ tiêu chuẩn NATO.Chia sẻ liên kết dữ liệu: trao đổi dữ liệu đe dọa theo thời gian thực với các hệ thống đồng minh.
4. Di động cao triển khai nhanh chóng
Thiết kế mô-đun: Có thể được gắn trên xe, trên tàu hoặc lắp đặt tại các vị trí cố định.Thiết lập nhanh: Hoàn toàn hoạt động trong vòng vài phút sau khi triển khai.
5- Hoạt động mọi thời tiết, mọi địa hình.
Chống khí hậu: Chức năng trong điều kiện cực đoan (mưa, sương mù, bão cát).EMI/EMP cứng: Cứng chống lại sự can thiệp điện tử và các mối đe dọa mạng.
Ⅲ. Chức năng sản phẩm
1. Radar Detection Tracking
Giám sát tầm xa: phát hiện các mối đe dọa trên không và mặt đất lên đến 200 km.Theo dõi đa mục tiêu: Đồng thời theo dõi 500+ mục tiêu với độ chính xác cao.Khám phá mục tiêu có thể quan sát được: Có khả năng xác định máy bay tàng hình và máy bay không người lái nhỏ.
2. Giám sát quang phổ Chiến tranh điện tử
Phân tích tín hiệu RF: Xác định và định vị các nguồn radar, truyền thông và nhiễu.Hình ảnh dấu vân tay tín hiệu tự động: Nhận diện các dấu hiệu đe dọa được biết đến (máy bay không người lái của kẻ thù, hệ thống EW).Phản ứng gây nhiễu tích cực: phá vỡ các tín hiệu thù địch bằng các biện pháp đối phó thích nghi.
3- Đánh dấu quang điện.
Hình ảnh độ phân giải cao: Máy ảnh EO / IR cung cấp giám sát ban ngày / đêm.Định nghĩa laser: hướng dẫn các máy đánh chặn hoặc vũ khí năng lượng hướng.Nhận dạng dựa trên AI: phân loại mục tiêu (UAV, tên lửa, xe) trong thời gian thực.
4. Xử lý mối đe dọa đa cấp
Các biện pháp giết người mềm:Đánh nhiễu điện tử (RF GPS spoofing).Các biện pháp đối phó hồng ngoại hướng (DIRCM).Các biện pháp giết người:Tích hợp với hệ thống phòng thủ tên lửa.Chạm ngắm bằng laser (tùy chọn).
5. Điều khiển chỉ huy (C2) tích hợp
Hình ảnh chiến trường thời gian thực: Hiển thị dữ liệu mối đe dọa trên bảng điều khiển thống nhất.Giao thức phản ứng tự động: trình tự phòng thủ được lập trình trước để phản ứng nhanh.Điều khiển từ xa: Có thể được điều khiển thông qua vệ tinh an toàn hoặc liên kết vô tuyến được mã hóa.
ⅣCác thông số sản phẩm
| Các chỉ số chức năng | |
| Cấu hình tiêu chuẩn | UAD-XTF-PZGLE05 (radar, phổ, quang điện, nhiễu, lừa đảo, bộ điều khiển và phần mềm quản lý) |
| Khoảng cách phát hiện | ≥5KM |
| Phạm vi tần số phát hiện | 70 MHz đến 6000 MHz, Lưu ý: Các băng tần khác có thể được tùy chỉnh |
| Tần suất lừa dối | GPS/GALILEO/GLONASS/Beidou |
| Khoảng cách lừa dối | ≥1KM |
| Dải tần số nhiễu | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| Các thông số radar | Các thông số chi tiết được liệt kê dưới đây: Các thông số hiệu suất của mô-đun radar |
| Các thông số quang điện tử | Các thông số quang điện Các thông số chi tiết được liệt kê trong bảng dưới đây *4 Các thông số hiệu suất của module quang điện |
| Các chỉ số cơ khí | |
| Kháng gió | 10gió mạnh |
| Nhiệt độ hoạt động | -40°C55°C |
| Nhiệt độ lưu trữ | -45°C65°C |
| xếp hạng bảo vệ | IP65 |
| Độ ẩm hoạt động | ≤95% |
| giao diện dữ liệu | RJ45 |
| cổng nguồn | Điện áp: 220V Lượng: ≤550W (Chế độ phát hiện), ≤1950W (Chế độ đối phó) |
| trọng lượng | 250kg |
| Kích thước | 850mm x 850mm x 1700mm |
| Tính năng của nền tảng | Danh sách trắng và danh sách đen, phát hiện thời gian thực, theo dõi quang học, biện pháp đối phó tự động, biện pháp đối phó thủ công, bản đồ GIS, lưu trữ dữ liệu, truy vấn sự kiện |
| Các thông số chỉ số của mô-đun phát hiện phổ | |
| Phạm vi tần số phát hiện | 20MHz-6GHz |
| bán kính phát hiện | ≥5km |
| Xác định khoảng cách bán kính | ≥ 5 km, có thể nhận ra một số thương hiệu và mô hình máy bay không người lái |
| góc phát hiện | 360° |
| Lỗi độ chính xác đo góc (phân số trung bình vuông) | Khoảng cách 5 km hoặc hơn ≤ 1° |
| Độ cao phát hiện tối thiểu | <0m |
| Các thông số chỉ số mô-đun nhiễu | |
| Dải tần số nhiễu | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| cổng nguồn | 50W |
| Khoảng cách can thiệp | 3km |
| Các thông số của mô-đun radar | |
| Hệ thống làm việc | Hệ thống mảng pha (thám azimuth + quét pha độ cao) |
| Dải tần số làm việc | Xband |
| Năng lượng phát hiện hiệu quả | ≥5.0KM (UAV) |
| ≥8.0KM ((Người đi bộ) | |
| ≥ 10,0KM (xe) | |
| ≥5.0KM ((hạm) | |
| Phát hiện tốc độ | 0.5m/s-83m/s |
| Độ chính xác azimuth | ≤0.3° (tìm);≤0.3° (đường) |
| Độ chính xác độ cao | ≤1,0° (tìm);≤0,5° (đường) |
| Tỷ lệ dữ liệu | ≤ 5s/vòng tròn |
| Các thông số chỉ số mô-đun quang điện tử | |
| Khoảng cách hoạt động | Trong trường hợp tầm nhìn khí quyển ≥ 20km, độ ẩm ≤ 50% RH và chênh lệch nhiệt độ> 6K, Khoảng cách phát hiện ánh sáng nhìn thấy ≥ 5000m, khoảng cách theo dõi ≥ 4000m, khoảng cách nhận dạng ≥ 3000m cho 0.3m × 0.3m mục tiêu máy bay không người lái; khoảng cách phát hiện hình ảnh nhiệt ≥ 1500m, khoảng cách theo dõi ≥ 1000m, khoảng cách nhận dạng ≥ 1000m |
| Hình ảnh nhiệt hồng ngoại | Máy phát hiện: Không làm mát Vanadium Oxide (VOx) phẳng tiêu cự hồng ngoại Phạm vi quang phổ: 8μm đến 14μm Độ phân giải: 640×512 NETD: tốt hơn 30mK Độ dài tiêu cự của ống kính: 31 đến 155mm, ống kính zoom quang liên tục 5 lần Điều khiển ống kính: Zoom điện, lấy nét tự động/bộ tay Tăng cường hình ảnh: Công nghệ tăng cường chi tiết hình ảnh kỹ thuật số SDE Chất phân cực màu giả: màu đen nhiệt, màu trắng nhiệt và nhiều tùy chọn màu giả có sẵn Điều chỉnh hình ảnh: Độ sáng, độ tương phản, chỉnh sửa gamma Định dạng mã hóa: H.264/H.265/MJPEG Hỗ trợ chức năng bảo vệ ánh sáng mạnh mẽ |
| Ánh sáng hiển thị độ nét cao | Cảm biến:1/1.8 "bề mặt mục tiêu CMOS cấp độ ánh sáng sao, chuyển đổi màu ICR sang màu đen Độ phân giải: 2688×1520 Ánh sáng: Màu sắc: 0,002 Lux; Đen và trắng: 0,0002 Lux Định dạng mã hóa: H.264/H.265/MJPEG Tăng cường hình ảnh: Hỗ trợ phạm vi động rộng, khử ánh sáng mạnh, ổn định hình ảnh điện tử, giảm tiếng ồn kỹ thuật số 3D và cân bằng trắng tự động Độ dài tiêu cự: 12,5 ∼ 775mm ống kính phóng to điện độ nét cao Dehazing: Hỗ trợ cả dehazing quang học và điện tử |
| Chức năng theo dõi | 1. Phương pháp theo dõi: theo dõi phần cứng nhúng phía trước 2Chế độ theo dõi: theo dõi thủ công, tự động, hỗ trợ liên kết radar 3Chuyển đổi video: Theo dõi chuyển đổi video kỹ thuật số có độ phân giải cao ánh sáng nhìn thấy / kỹ thuật số hồng ngoại 4. Chức năng theo dõi: Được xây dựng trong nhiều thuật toán theo dõi, hỗ trợ phát hiện đa mục tiêu, chụp tự động, phóng to tự động trong quá trình theo dõi, hiển thị quỹ đạo mục tiêu trong thời gian thực,chống tắc nghẽn thoáng qua, vv Theo dõi thủ công và tự động, hỗ trợ theo dõi liên kết radar; Hỗ trợ nhận dạng mục tiêu trong quá trình theo dõi; Hỗ trợ nhận dạng và theo dõi;Hỗ trợ theo dõi thích nghi của cổng sóng không khí, và kích thước hộp theo dõi có thể được điều chỉnh theo kích thước mục tiêu. Hiển thị theo dõi: được trang bị màn hình mắt đại bàng theo dõi mục tiêu, vị trí mắt đại bàng có thể được điều chỉnh tùy ý, hỗ trợ màn hình phóng to mục tiêu 2, 4 và 8x |
| Phân tích | 1. Xây dựng trong 16Tops xử lý sức mạnh máy tính 2Phương pháp thực hiện: Mô-đun phân tích thông minh được nhúng ở đầu 3. Phát hiện hành vi bất thường: hỗ trợ nhận dạng mục tiêu; Hỗ trợ phát hiện xâm nhập khu vực, phát hiện xâm nhập xuyên biên giới, phát hiện chuyển động, vv Nhận dạng phân loại: hỗ trợ nhận dạng phân loại các mục tiêu như người, xe hơi, máy bay không người lái, chim, vv (yêu cầu sự hỗ trợ của khách hàng trong việc cung cấp các bộ dữ liệu) |
| Cải thiện chức năng | 1. Quản lý sức khỏe: Hỗ trợ sức mạnh trên tự kiểm tra, truy vấn trạng thái và phản hồi mã lỗi, và hỗ trợ truy vấn sức khỏe phần cứng như ánh sáng nhìn thấy, các thành phần hình ảnh nhiệt,Động cơ đẩy ngang, nhiệt độ chip, và thời gian chạy 2Phản hồi dữ liệu: Nó có phản hồi thời gian thực / truy vấn và chức năng định vị cho góc nhìn trường ống kính, phóng to, giá trị Zoom / Focus và góc quay,và hỗ trợ các chức năng truy vấn / phản hồi và định vị thời gian thực cho các góc ngang và độ cao Nâng cấp và bảo trì: có thể khởi động lại từ xa, chức năng nâng cấp từ xa, thuận tiện cho bảo trì hệ thống |
| Các thông số chỉ số của mô-đun máy quay servo | |
| Máy xoay trục đơn | 1. góc xoay của bàn xoay: xoay liên tục trong đường hướng N × 360 ° 2- Tốc độ azimuth tối đa: ≥ 130 °/s 3- Tốc độ azimuth tối thiểu: ≤ 0,1 °/s 4. Tốc độ gia tốc azimuth tối đa: ≥ 90 °/s2 5. Độ chính xác định hướng: ≤ 0,1 ° 6Thời gian phản ứng tối thiểu cố định: ≤ 2s (tương ổn từ 0 ° đến 90 °) Phạm vi điều chỉnh khung độ cao: không dưới -25 ° đến 10 ° |
VI:Các đặc điểm của sản phẩm
|
|
|
|
Giám sát và theo dõi thời gian thực |
Hệ thống chống máy bay không người lái Hai Dong Qing có thể giám sát và theo dõi các chuyển động của máy bay không người lái trong thời gian thực.hệ thống có thể nhanh chóng xác định và khóa vào mục tiêu drone, lấy vị trí, tốc độ và quỹ đạo bay của chúng trong thời gian thực. |
|
Sự can thiệp và lừa dối |
Hệ thống có khả năng nhiễu và lừa đảo mạnh mẽ. trong chế độ nhiễu, hệ thống có thể tự động hoặc thủ công kích hoạt nhiễu vô tuyến, buộc máy bay không người lái phải hạ cánh ngay lập tức, lơ lửng,hoặc trở về căn cứTrong chế độ lừa đảo, hệ thống sử dụng công nghệ giả mạo GNSS để hướng dẫn máy bay không người lái khỏi đường bay dự định của họ, ra khỏi các khu vực bị hạn chế và cốt lõi. |
|
Phân tích tình huống và ra quyết định của chỉ huy |
Hệ thống chống máy bay không người lái Hai Dong Qing có thể phân tích tình hình của các mối đe dọa máy bay không người lái được phát hiện và cung cấp cho người dùng hỗ trợ quyết định chỉ huy.Hệ thống nhanh chóng đánh giá mức độ đe dọa của máy bay không người lái bằng dữ liệu thời gian thực thu được từ radar, cảm biến quang học và thiết bị trinh sát điện tử, kết hợp với các mô hình đánh giá mối đe dọa đã được đặt trước, và cung cấp các khuyến nghị ứng phó tương ứng cho người dùng. |
|
Phản ứng phối hợp đa cấp |
Hệ thống hỗ trợ ba cấp độ và hai cấp độ kết nối loại bỏ chế độ liên quan đến radar, phổ, và công nghệ quang điện.phát hiện quang phổ, và theo dõi quang điện làm việc cùng nhau để cung cấp giám sát và theo dõi toàn diện của máy bay không người lái, tự động điều chỉnh các chiến lược nhiễu hoặc lừa đảo dựa trên mức độ đe dọa.Trong chế độ kết nối hai cấp, người dùng có thể chọn sự kết hợp của radar với phổ, radar với điện quang,hoặc phổ với quang điện dựa trên các tình huống thực tế để giải quyết linh hoạt các mối đe dọa drone trong các kịch bản khác nhau. |
|
bảo vệ khu vực |
Hệ thống chống máy bay không người lái Hai Dong Qing có thể bảo vệ hiệu quả các khu vực rộng lớn.Mức phủ sóng rộng lớn và khả năng giám sát và nhiễu mạnh mẽ cho phép nó cung cấp giám sát toàn diện các khu vực cảnh báo và khu vực cốt lõi, đảm bảo rằng các khu vực quan trọng vẫn an toàn khỏi các mối đe dọa của máy bay không người lái. |
