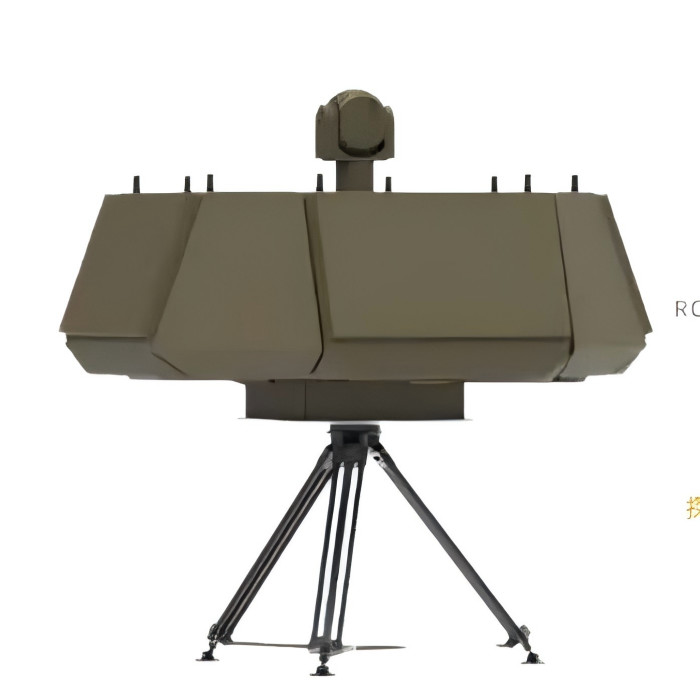

Các thuật toán thông minh Hai chiều bốn mặt Active Phased Array Radar 15K Mdetection Zone
Tôi. Mô tả sản phẩm
Đây là một radar ba tọa độ được thiết kế đặc biệt cho việc phát hiện máy bay không người lái ở độ cao thấp, dựa trên công nghệ S-band toàn kỹ thuật số.Nó tích hợp xử lý AI thông minh và kiến trúc mô-đun cực kỳ chi phí thấp, định nghĩa lại các tiêu chuẩn an ninh ở độ cao thấp thông qua việc ghép nối các mảng bốn mặt, nhận dạng mục tiêu đa chiều, và tái tạo chùm tia kỹ thuật số năng động,nó đạt được bảo hiểm 360 độ mà không có điểm mùĐiều này làm cho nó trở thành một thế hệ trung tâm nhận thức thông minh mới cho giám sát biên giới, bảo vệ sân bay.
II. Cđặc trưng
1Công nghệ mảng pha tích cực kỹ thuật số đầy đủ
Hỗ trợ hoạt động song song 128 kênh, có thể tạo ra 16 chùm quang độc lập và các kênh phát điện kỹ thuật số độc lập cùng một lúc.Tốc độ chuyển đổi 1 chùm <1ms, và sự ức chế thùy bên của chùm là ít hơn 35dB.

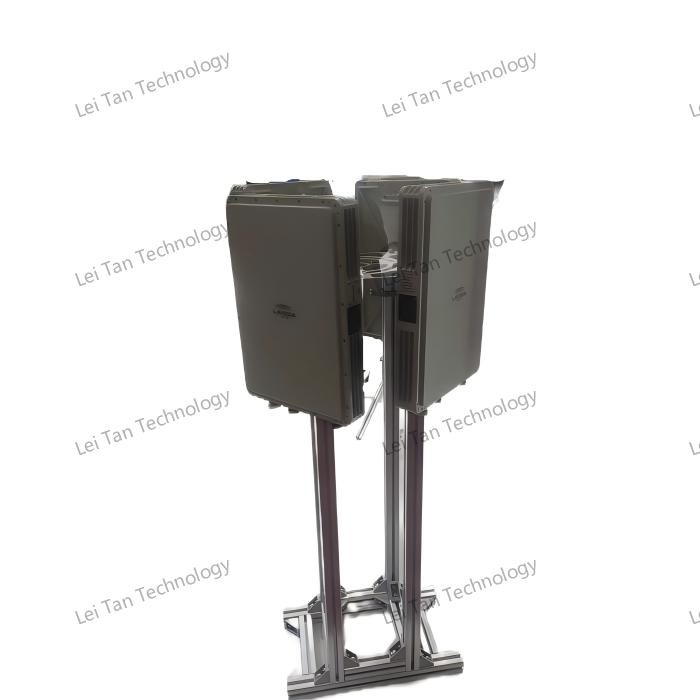

2. Bốn mặt Array Splicing và bao phủ toàn diện
Công nghệ ghép điện tử bốn mặt bao gồm vị trí 360 độ, và góc nâng cao bao gồm hơn 70 độ.Nó hỗ trợ theo dõi liên tục các mục tiêu ở độ cao thấp (độ cao bay ≤ 50 m)Chế độ đa nhiệm MIMO đồng thời thực hiện tìm kiếm, theo dõi và các biện pháp đối phó điện tử, với thời gian chuyển nhiệm vụ <100 us và tốc độ cập nhật dữ liệu> 5HZ.
3. Các thuật toán thông minh cho phép nhận dạng mục tiêu
AI kết hợp các tính năng chuyển động vi mô đa chiều mục tiêu, quỹ đạo chuyển động và xử lý tổng hợp nền môi trường,và sử dụng mạng thần kinh sâu (DNN) để đạt được độ chính xác phân loại máy bay không người lái, chim và lộn xộn khí tượng> 95%. Khám phá mục tiêu di chuyển thích nghi (AMTD) có xác suất phát hiện> 90% đối với máy bay không người lái vi mô với RCS = 0,01m2 (8 km).
4Thiết kế mô-đun chi phí cực kỳ thấp
Thiết kế mô-đun hybrid đa kênh,Chi phí của mô-đun bảng đơn tích hợp đầu RF,xử lý tín hiệu và quản lý năng lượng được giảm 60% so với mảng phân đoạn truyền thống.
5.Dễ cài đặt
Công nghệ chỉnh sửa kênh thời gian thực trực tuyến dựa trên mạng chỉnh sửa mảng đầy đủ được áp dụng để đạt được tính nhất quán cao của kênh, cài đặt thuận tiện và gỡ lỗi mảng,và hỗ trợ cho việc triển khai nhanh chóng trên thực địa.
III. Dvị trí
1.Bao phủ toàn bộ không phận ngay lập tức, cập nhật dữ liệu thời gian thực (nhanh nhất 0.1s / khung hình).
2. góc độ cao là-5 ~ + 65, và không có vùng chết để phát hiện.
3. AI xác định tự động, độ chính xác xác xác định mức độ đe dọa> 95%
4Không có khớp quay cơ học, độ tin cậy cao.
5Nó có thể theo dõi các mục tiêu qua biên giới ở độ cao thấp trong phạm vi 15 km trong suốt cả ngày và hỗ trợ cảnh báo âm thanh và quang học + chặn hàng rào điện tử.
6. Phòng vệ UAV tầm thấp: phát hiện thời gian thực của UAV vi mô trong phạm vi 8km, và kết nối hệ thống quang điện để nhận ra vòng lặp đóng của "khám phá, kiểm soát và chiến đấu".
|
Hệ thống làm việc |
Hệ thống mảng pha (scan pha hai chiều của azimuth / pitch) / Doppler xung |
|
Dải tần số làm việc |
Dải S |
|
Phạm vi phát hiện hiệu quả |
8km ((RCS=0.01m2) 15km ((RCs=0.5m2) |
|
Bảo hiểm đầy đủ |
360° ((The Four Directions Array) |
|
Tốc độ phát hiện |
2km/h~220km/h |
|
Tỷ lệ dữ liệu |
> 5Hz |
|
Giao diện dữ liệu |
RJ45 / 1 đường dẫn 100 megabit Ethernet |
|
nguồn đầu vào |
3500W (năng lượng tiêu thụ) AC200V ~ AC240V (input) |
|
trọng lượng |
< 180kg (xe có thể tùy chỉnh/còn cố định) |
VI.Hồ sơ công ty
Công ty có đội ngũ nghiên cứu và phát triển độc lập của riêng mình, thiết lập hợp tác chiến lược với nhiều tổ chức nghiên cứu khoa học hàng đầu,và tích lũy một số bằng sáng chế công nghệ và bản quyền phần mềmThông qua sự đổi mới liên tục, chúng tôi tiếp tục tung ra các hệ thống radar mới phù hợp với các kịch bản ứng dụng khác nhau, trình độ kỹ thuật đạt đến các tiêu chuẩn hàng đầu quốc tế,phù hợp với các yêu cầu tiếp cận thị trường toàn cầu.
