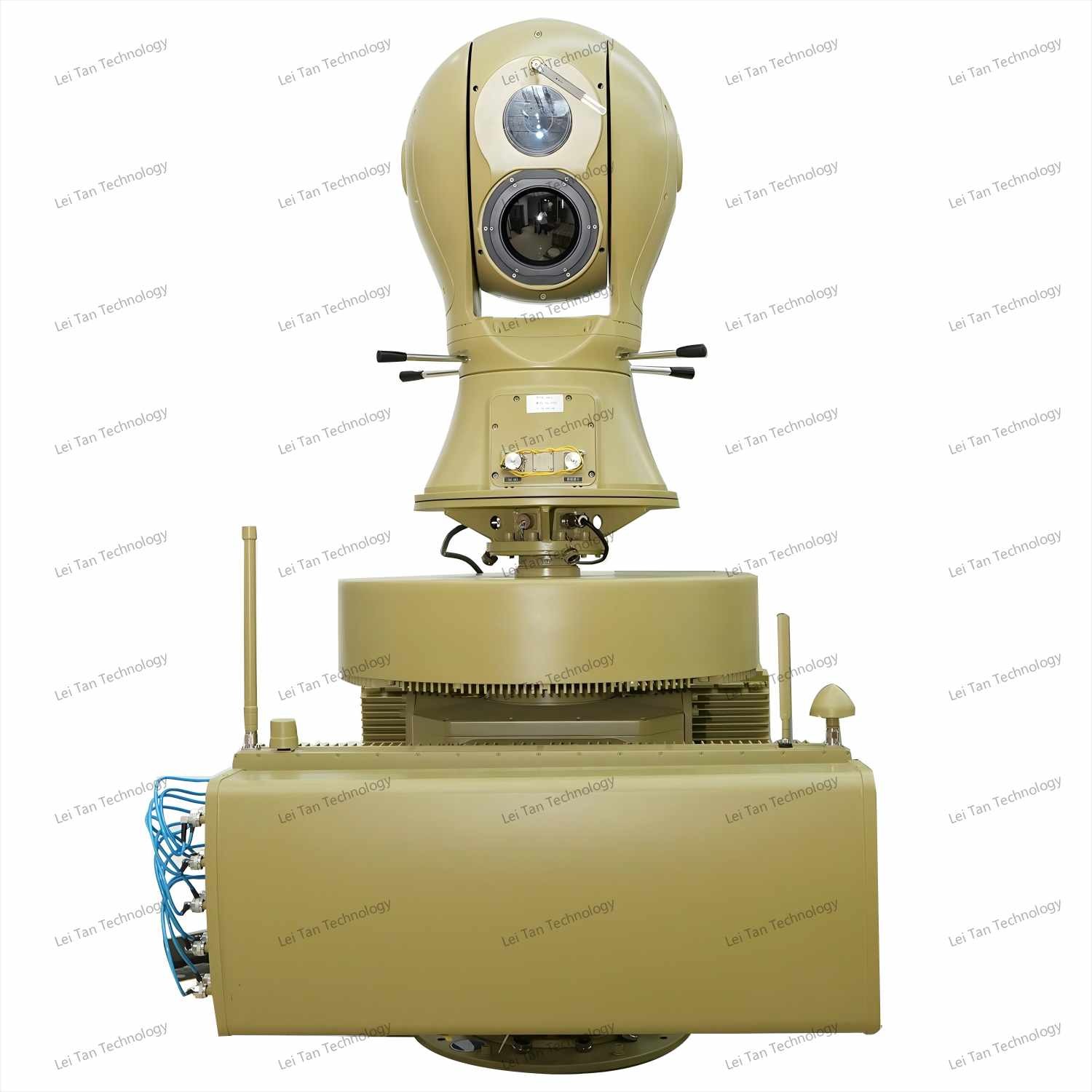

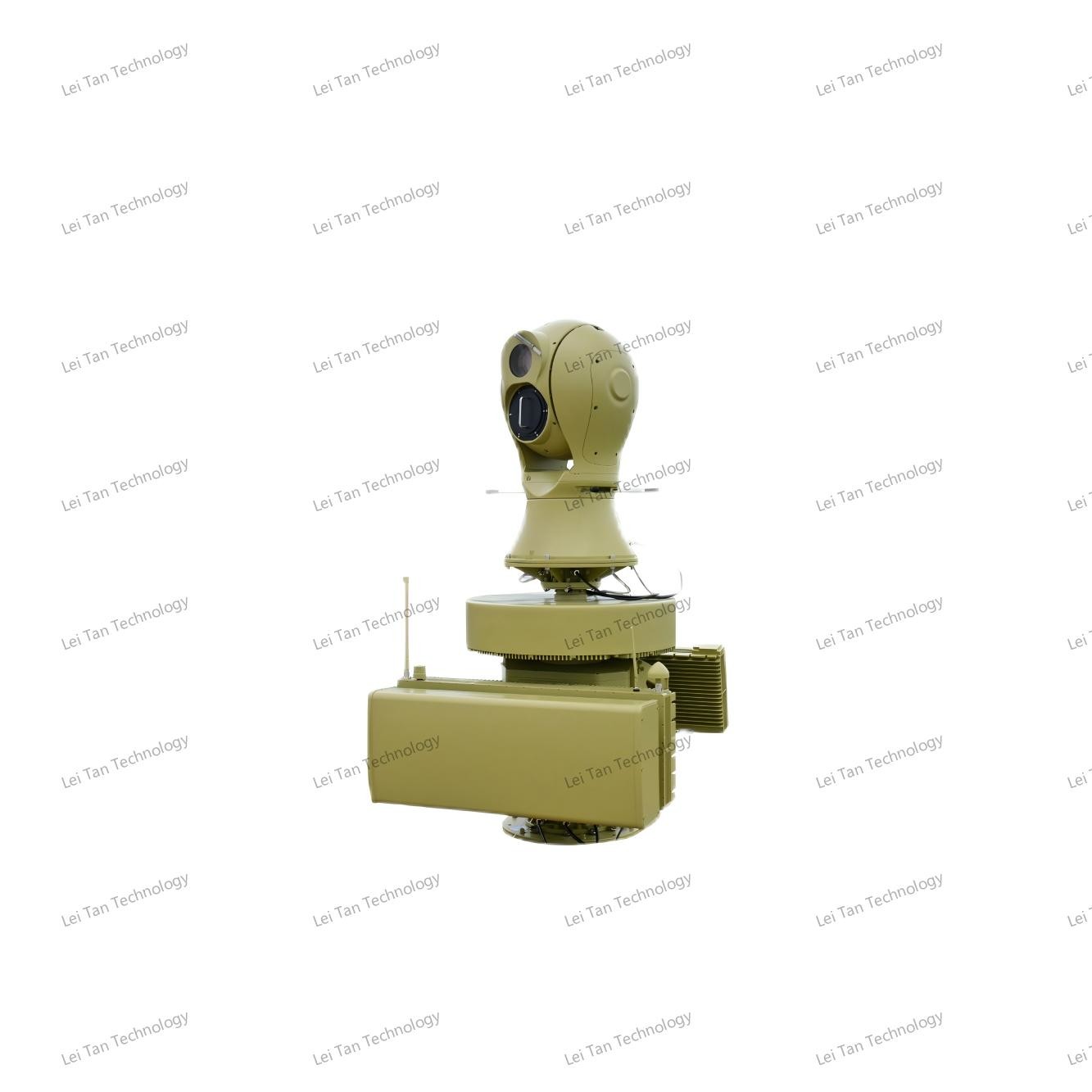

Haidongqing All-Weather UAV Detection và Surveillance Radar
Ⅰ.Mô tả sản phẩm
The Haidongqing All-Weather UAV Detection and Surveillance Radar is a cutting-edge integrated counter-drone system designed to provide comprehensive protection against unauthorized unmanned aerial vehicles (UAVs)Kết hợp radar tiên tiến, cảm biến quang phổ, theo dõi quang điện, nhiễu nhiễu tần số vô tuyến (RF) và công nghệ lừa đảo GNSS, hệ thống này đảm bảo phát hiện, theo dõi,và vô hiệu hóa máy bay không người lái trong bán kính lên đến 5 km.
Được thiết kế cho độ tin cậy và khả năng thích nghi cao, hệ thống hoạt động liền mạch trong môi trường khắc nghiệt, bao gồm điều kiện thời tiết khắc nghiệt và môi trường điện từ phức tạp.Kiến trúc mô-đun của nó cho phép triển khai linh hoạt trên cơ sở hạ tầng quan trọng, các cơ sở quân sự và các sự kiện công cộng quy mô lớn, cung cấp nhiều lớp phòng thủ chống lại các mối đe dọa UAV ở độ cao thấp, di chuyển chậm và nhỏ (LSS).
Ⅱ. Đặc điểm sản phẩm
Multi-Sensor Fusion: Tích hợp radar, phân tích phổ và cảm biến quang điện để bổ sung khả năng phát hiện.
Hoạt động trong mọi thời tiết: Hoạt động tối ưu ở nhiệt độ từ -45 °C đến 65 °C và chịu được 10 mức độ chống gió (bảo vệ IP65).
Theo dõi thông minh: Sử dụng các thuật toán dựa trên AI để theo dõi nhiều mục tiêu, phân loại tự động (drone, chim, xe), và lọc lộn xộn thích nghi.
Chế độ đối phó kép: Kết hợp nhiễu RF (khu vực 3km) và lừa đảo GNSS (khu vực 1-3km) để buộc máy bay không người lái hạ cánh, lơ lửng hoặc quay trở lại.
Độ chính xác cao: đạt được độ chính xác góc ≤ 1 ° RMS ở 5km và độ chính xác định vị ≤ 0,005 ° cho máy quay servo.
Việc triển khai mạng: Hỗ trợ kết nối mạng đa thiết bị để phát hiện cộng tác và lấp đầy khoảng trống trong trường hợp lỗi trang web.
Quản lý từ xa: Có tính năng giám sát từ xa, chẩn đoán trực tuyến và nâng cấp firmware trực tuyến.
Ⅲ. Chức năng sản phẩm
|
Điều khiển từ xa |
Hỗ trợ chức năng bật / tắt từ xa |
|
Thông tin đầu ra |
Có khả năng thu thập thông tin như khoảng cách, vận tốc và góc của các vật thể được phát hiện |
|
Theo dõi đa mục tiêu |
Hỗ trợ logic chuyển đổi theo dõi nhiều mục tiêu; có thể theo dõi quỹ đạo của nhiều mục tiêu trong thời gian thực. |
|
Xử lý tổng hợp mục tiêu |
Hỗ trợ xử lý hợp nhất dữ liệu từ nhiều cảm biến. Quản lý khu vực: Cho phép thiết lập linh hoạt các khu vực với vị trí chính xác và khả năng kích hoạt báo động xâm nhập. |
|
Quản lý khu vực |
Cho phép thiết lập linh hoạt của các khu vực với vị trí chính xác và khả năng kích hoạt báo động xâm nhập. |
|
Khả năng chống nhiễu |
Tính năng điều chỉnh trực tuyến cho độ nhạy phát hiện và phạm vi tốc độ, cũng như khả năng lọc nhiễu quỹ đạo bất thường.Thông qua điều chỉnh độ nhạy và chức năng lọc quỹ đạo bất thường, nó có thể loại bỏ hiệu quả các báo động sai do lộn xộn. |
|
Chức năng giám sát trực tuyến |
Có khả năng giám sát tình trạng hoạt động và phát ra báo động lỗi; cũng có khả năng cảnh báo khi thiết bị tắt máy. |
|
Tình trạng giám sát từ xa |
Có khả năng giám sát từ xa, có thể báo cáo trạng thái thiết bị trong thời gian thực và có chức năng báo động trực tuyến / ngoại tuyến cho thiết bị. |
|
Chức năng tự kiểm tra trực tuyến |
Thiết bị có khả năng tự kiểm tra trực tuyến. |
|
Khả năng xử lý thích nghi |
Có khả năng xử lý lộn xộn mục tiêu di chuyển và xử lý bản đồ lộn xộn. |
|
Chức năng liên kết |
Có chức năng liên kết radar pan-tilt, với theo dõi mục tiêu và thu thập bằng chứng (chế độ theo dõi tự động, chế độ theo dõi radar, chế độ theo dõi hình ảnh). |
|
Mạng lưới đa địa điểm và làm trống |
Có khả năng kết nối mạng với nhiều thiết bị; có khả năng phát hiện cộng tác nhiều trang web; và có khả năng lấp đầy các khoảng trống khi các trang web lân cận thất bại. |
Ⅳ.Các thông số sản phẩm
| Các chỉ số chức năng | |
| Cấu hình tiêu chuẩn | UAD-XTF-PZGLE05 (radar, phổ, quang điện, nhiễu, lừa đảo, bộ điều khiển và phần mềm quản lý) |
| Khoảng cách phát hiện | ≥5KM |
| Phạm vi tần số phát hiện | 70 MHz đến 6000 MHz, Lưu ý: Các băng tần khác có thể được tùy chỉnh |
| Tần suất lừa dối | GPS/GALILEO/GLONASS/Beidou |
| Khoảng cách lừa dối | ≥1KM |
| Dải tần số nhiễu | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| Các thông số radar | Các thông số chi tiết được liệt kê dưới đây: Các thông số hiệu suất của mô-đun radar |
| Các thông số quang điện tử | Các thông số quang điện Các thông số chi tiết được liệt kê trong bảng dưới đây *4 Các thông số hiệu suất của module quang điện |
| Các chỉ số cơ khí | |
| Kháng gió | 10gió mạnh |
| Nhiệt độ hoạt động | -40°C55°C |
| Nhiệt độ lưu trữ | -45°C65°C |
| xếp hạng bảo vệ | IP65 |
| Độ ẩm hoạt động | ≤ 95% |
| giao diện dữ liệu | RJ45 |
| cổng nguồn | Điện áp: 220V Lượng: ≤550W (Chế độ phát hiện), ≤1950W (Chế độ đối phó) |
| trọng lượng | 250kg |
| Kích thước | 850mm x 850mm x 1700mm |
| Tính năng của nền tảng | Danh sách trắng và danh sách đen, phát hiện thời gian thực, theo dõi quang học, biện pháp đối phó tự động, biện pháp đối phó thủ công, bản đồ GIS, lưu trữ dữ liệu, truy vấn sự kiện |
| Các thông số chỉ số của mô-đun phát hiện phổ | |
| Phạm vi tần số phát hiện | 20MHz-6GHz |
| bán kính phát hiện | ≥5km |
| Xác định khoảng cách bán kính | ≥ 5 km, có thể nhận ra một số thương hiệu và mô hình máy bay không người lái |
| góc phát hiện | 360° |
| Lỗi độ chính xác đo góc (phân số trung bình vuông) | Khoảng cách 5 km hoặc hơn ≤ 1° |
| Độ cao phát hiện tối thiểu | <0m |
| Các thông số chỉ số mô-đun nhiễu | |
| Dải tần số nhiễu | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| cổng nguồn | 50W |
| Khoảng cách can thiệp | 3km |
| Các thông số của mô-đun radar | |
| Hệ thống làm việc | Hệ thống mảng pha (thám azimuth + quét pha độ cao) |
| Dải tần số làm việc | Xband |
| Năng lượng phát hiện hiệu quả | ≥5.0KM (UAV) |
| ≥8.0KM ((Người đi bộ) | |
| ≥ 10,0KM (xe) | |
| ≥5.0KM ((hạm) | |
| Phát hiện tốc độ | 0.5m/s-83m/s |
| Độ chính xác azimuth | ≤0.3° (tìm);≤0.3° (đường) |
| Độ chính xác độ cao | ≤1,0° (tìm);≤0,5° (đường) |
| Tỷ lệ dữ liệu | ≤ 5s/vòng tròn |
| Các thông số chỉ số mô-đun quang điện tử | |
| Khoảng cách hoạt động | Trong trường hợp tầm nhìn khí quyển ≥ 20km, độ ẩm ≤ 50% RH và chênh lệch nhiệt độ> 6K, Khoảng cách phát hiện ánh sáng nhìn thấy ≥ 5000m, khoảng cách theo dõi ≥ 4000m, khoảng cách nhận dạng ≥ 3000m cho 0.3m × 0.3m mục tiêu máy bay không người lái; khoảng cách phát hiện hình ảnh nhiệt ≥ 1500m, khoảng cách theo dõi ≥ 1000m, khoảng cách nhận dạng ≥ 1000m |
