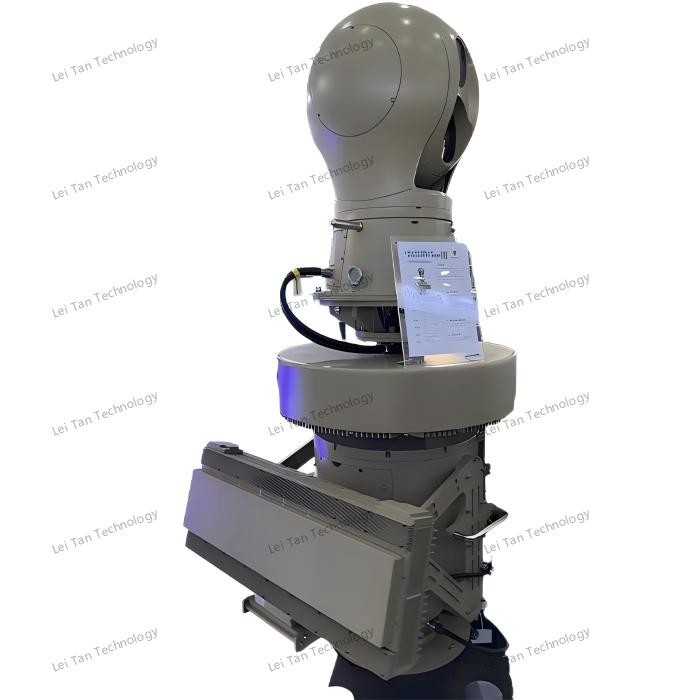

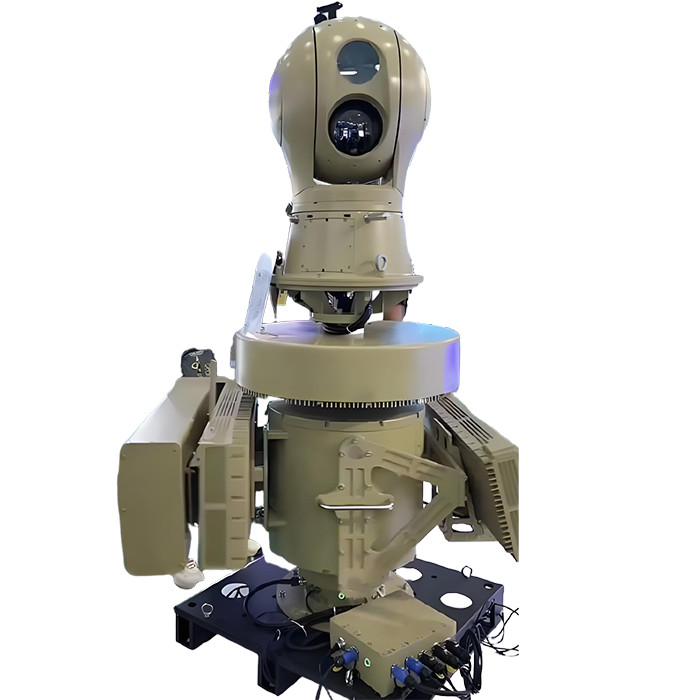

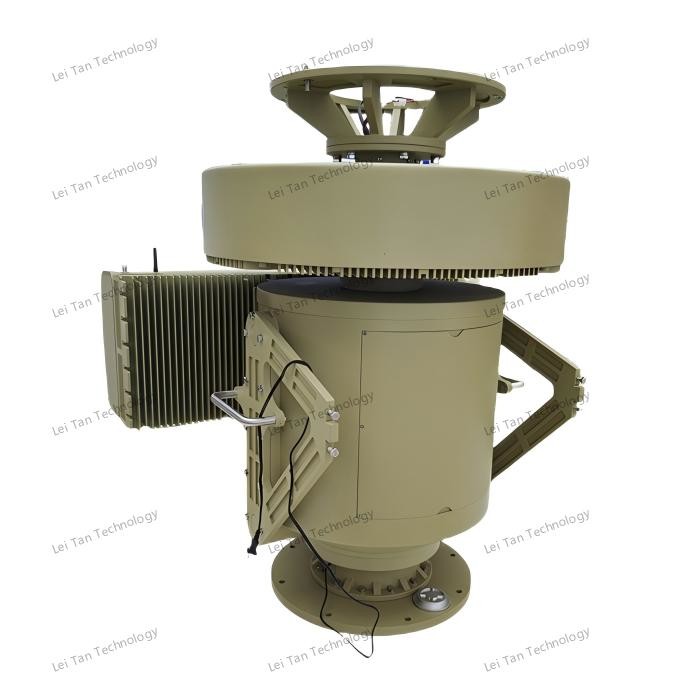

Thiết kế mô-đun với hệ thống phòng thủ radar hiệu suất ổn định
ⅠMô tả sản phẩm
Thiết kế mô-đun với hệ thống phòng thủ radar hiệu suất ổn định (khó khăn cao) là giải pháp an ninh đa chức năng tiên tiến được thiết kế cho môi trường đe dọa cao.Hệ thống này tích hợp công nghệ radar tiên tiến với nhận dạng AI để cung cấp giám sát thời gian thực, phát hiện mối đe dọa và cơ chế răn đe tự động.
Ⅱ. Đặc điểm sản phẩm
1Thiết kế mô-đun có thể mở rộng
Có thể thích nghi với các nhu cầu hoạt động khác nhau với các thành phần plug-and-play.Hỗ trợ tích hợp liền mạch với cơ sở hạ tầng bảo mật hiện có.Phạm vi và chức năng phát hiện có thể mở rộng dựa trên yêu cầu của người dùng.
2. Độ ổn định cao độ tin cậy
Được thiết kế để hoạt động 24/7 trong môi trường khắc nghiệt (nồng độ nhiệt độ cực cao, bụi, mưa, v.v.).Cung cấp điện dư thừa và các cơ chế an toàn đảm bảo hoạt động không bị gián đoạn.Nhu cầu bảo trì thấp với chức năng tự chẩn đoán.
3. AI-Powered Recognition deterrence
Các thuật toán học máy tiên tiến để phân loại mối đe dọa chính xác cao.Theo dõi thời gian thực của nhiều mục tiêu (drones, xe, nhân viên).Các giao thức răn đe tự động (cảnh báo, nhiễu tín hiệu hoặc các biện pháp chống máy bay không người lái).
4Công nghệ hợp nhất đa cảm biến
Kết hợp các cảm biến radar, quang điện (EO) và hồng ngoại (IR) để phát hiện toàn diện.Giảm điểm mù và nâng cao nhận thức tình huống.Sự hợp nhất dữ liệu cải thiện độ chính xác xác mục tiêu.
5. Nhanh triển khai giao diện thân thiện người dùng
Thiết lập nhanh với độ chuẩn bị tối thiểu.Phần mềm điều khiển trực quan với bảng điều khiển tùy chỉnh.Giám sát và điều khiển từ xa thông qua mạng an toàn.
Ⅲ. Chức năng sản phẩm
1. Phát hiện tầm xa Cảnh báo sớm
Khám phá các mối đe dọa ở tầm xa mở rộng (lên đến [X] km, tùy thuộc vào cấu hình).Cung cấp cảnh báo sớm về sự xâm nhập không được phép hoặc tiếp cận các đối tượng.
2. Tự động theo dõi mục tiêu phân loại
Nhận dạng dựa trên AI phân biệt giữa máy bay không người lái, phương tiện, con người và động vật.Theo dõi liên tục các mục tiêu đang di chuyển với dự đoán quỹ đạo.
3. Các cảnh báo đánh giá mối đe dọa trong thời gian thực
Thông báo ngay lập tức thông qua báo động trực quan / âm thanh hoặc cảnh báo dựa trên mạng.Ưu tiên các mối đe dọa dựa trên tốc độ, quỹ đạo và độ gần.
4. Các biện pháp đối phó răn đe tích cực
Thiết lập các tín hiệu nhiễu để vô hiệu hóa máy bay không người lái hoặc thiết bị liên lạc.Có thể tích hợp với laser hoặc các biện pháp đối phó động học (tùy chọn).
5- Ghi lại dữ liệu sau nhiệm vụ phân tích
Tours ghi nhận, nguồn cấp dữ liệu video, và dữ liệu radar để xem xét pháp y.Hỗ trợ phát lại và phân tích để đào tạo hoặc cải thiện hoạt động.
6Hoạt động tập trung vào mạng
Tương thích với các hệ thống chỉ huy và kiểm soát (C2) để quản lý an ninh tập trung.Hỗ trợ truyền dữ liệu được mã hóa để truy cập từ xa an toàn.
ⅣCác thông số sản phẩm
| Các chỉ số chức năng | |
| Cấu hình tiêu chuẩn | UAD-XTF-PZGLE05 (radar, phổ, quang điện, nhiễu, lừa đảo, bộ điều khiển và phần mềm quản lý) |
| Khoảng cách phát hiện | ≥5KM |
| Phạm vi tần số phát hiện | 70 MHz đến 6000 MHz, Lưu ý: Các băng tần khác có thể được tùy chỉnh |
| Tần suất lừa dối | GPS/GALILEO/GLONASS/Beidou |
| Khoảng cách lừa dối | ≥1KM |
| Dải tần số nhiễu | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| Các thông số radar | Các thông số chi tiết được liệt kê dưới đây: Các thông số hiệu suất của mô-đun radar |
| Các thông số quang điện tử | Các thông số quang điện Các thông số chi tiết được liệt kê trong bảng dưới đây *4 Các thông số hiệu suất của module quang điện |
| Các chỉ số cơ khí | |
| Kháng gió | 10gió mạnh |
| Nhiệt độ hoạt động | -40°C55°C |
| Nhiệt độ lưu trữ | -45°C65°C |
| xếp hạng bảo vệ | IP65 |
| Độ ẩm hoạt động | ≤95% |
| giao diện dữ liệu | RJ45 |
| cổng nguồn | Điện áp: 220V Lượng: ≤550W (Chế độ phát hiện), ≤1950W (Chế độ đối phó) |
| trọng lượng | 250kg |
| Kích thước | 850mm x 850mm x 1700mm |
| Tính năng của nền tảng | Danh sách trắng và danh sách đen, phát hiện thời gian thực, theo dõi quang học, biện pháp đối phó tự động, biện pháp đối phó thủ công, bản đồ GIS, lưu trữ dữ liệu, truy vấn sự kiện |
| Các thông số chỉ số của mô-đun phát hiện phổ | |
| Phạm vi tần số phát hiện | 20MHz-6GHz |
| bán kính phát hiện | ≥5km |
| Xác định khoảng cách bán kính | ≥ 5 km, có thể nhận ra một số thương hiệu và mô hình máy bay không người lái |
| góc phát hiện | 360° |
| Lỗi độ chính xác đo góc (phân số trung bình vuông) | Khoảng cách 5 km hoặc hơn ≤ 1° |
| Độ cao phát hiện tối thiểu | <0m |
| Các thông số chỉ số mô-đun nhiễu | |
| Dải tần số nhiễu | 5900-6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750-2000MHz | |
| 1100-1400MHz | |
| 850-1050MHz | |
| 720-950MHz | |
| 410-520MHz | |
| cổng nguồn | 50W |
| Khoảng cách can thiệp | 3km |
| Các thông số của mô-đun radar | |
| Hệ thống làm việc | Hệ thống mảng pha (thám azimuth + quét pha độ cao) |
| Dải tần số làm việc | Xband |
| Năng lượng phát hiện hiệu quả | ≥5.0KM (UAV) |
| ≥8.0KM ((Người đi bộ) | |
| ≥ 10,0KM (xe) | |
| ≥5.0KM ((hạm) | |
| Phát hiện tốc độ | 0.5m/s-83m/s |
| Độ chính xác azimuth | ≤0.3° (tìm);≤0.3° (đường) |
| Độ chính xác độ cao | ≤1,0° (tìm);≤0,5° (đường) |
| Tỷ lệ dữ liệu | ≤ 5s/vòng tròn |
| Các thông số chỉ số mô-đun quang điện tử | |
| Khoảng cách hoạt động | Trong trường hợp tầm nhìn khí quyển ≥ 20km, độ ẩm ≤ 50% RH và chênh lệch nhiệt độ> 6K, Khoảng cách phát hiện ánh sáng nhìn thấy ≥ 5000m, khoảng cách theo dõi ≥ 4000m, khoảng cách nhận dạng ≥ 3000m cho 0.3m × 0.3m mục tiêu máy bay không người lái; khoảng cách phát hiện hình ảnh nhiệt ≥ 1500m, khoảng cách theo dõi ≥ 1000m, khoảng cách nhận dạng ≥ 1000m |
| Hình ảnh nhiệt hồng ngoại | Máy phát hiện: Không làm mát Vanadium Oxide (VOx) phẳng tiêu cự hồng ngoại Phạm vi quang phổ: 8μm đến 14μm Độ phân giải: 640×512 NETD: tốt hơn 30mK Độ dài tiêu cự của ống kính: 31 đến 155mm, ống kính zoom quang liên tục 5 lần Điều khiển ống kính: Zoom điện, lấy nét tự động/bộ tay Tăng cường hình ảnh: Công nghệ tăng cường chi tiết hình ảnh kỹ thuật số SDE Chất phân cực màu giả: màu đen nhiệt, màu trắng nhiệt và nhiều tùy chọn màu giả có sẵn Điều chỉnh hình ảnh: Độ sáng, độ tương phản, chỉnh sửa gamma Định dạng mã hóa: H.264/H.265/MJPEG Hỗ trợ chức năng bảo vệ ánh sáng mạnh mẽ |
| Ánh sáng hiển thị độ nét cao | Cảm biến:1/1.8 "bề mặt mục tiêu CMOS cấp độ ánh sáng sao, chuyển đổi màu ICR sang màu đen Độ phân giải: 2688×1520 Ánh sáng: Màu sắc: 0,002 Lux; Đen và trắng: 0,0002 Lux Định dạng mã hóa: H.264/H.265/MJPEG Tăng cường hình ảnh: Hỗ trợ phạm vi động rộng, khử ánh sáng mạnh, ổn định hình ảnh điện tử, giảm tiếng ồn kỹ thuật số 3D và cân bằng trắng tự động Độ dài tiêu cự: 12,5 ∼ 775mm ống kính phóng to điện độ nét cao Dehazing: Hỗ trợ cả dehazing quang học và điện tử |
| Chức năng theo dõi | 1. Phương pháp theo dõi: theo dõi phần cứng nhúng phía trước 2Chế độ theo dõi: theo dõi thủ công, tự động, hỗ trợ liên kết radar 3Chuyển đổi video: Theo dõi chuyển đổi video kỹ thuật số có độ phân giải cao ánh sáng nhìn thấy / kỹ thuật số hồng ngoại 4. Chức năng theo dõi: Được xây dựng trong nhiều thuật toán theo dõi, hỗ trợ phát hiện đa mục tiêu, chụp tự động, phóng to tự động trong quá trình theo dõi, hiển thị quỹ đạo mục tiêu trong thời gian thực,chống tắc nghẽn thoáng qua, vv Theo dõi thủ công và tự động, hỗ trợ theo dõi liên kết radar; Hỗ trợ nhận dạng mục tiêu trong quá trình theo dõi; Hỗ trợ nhận dạng và theo dõi;Hỗ trợ theo dõi thích nghi của cổng sóng không khí, và kích thước hộp theo dõi có thể được điều chỉnh theo kích thước mục tiêu. Hiển thị theo dõi: được trang bị màn hình mắt đại bàng theo dõi mục tiêu, vị trí mắt đại bàng có thể được điều chỉnh tùy ý, hỗ trợ màn hình phóng to mục tiêu 2, 4 và 8x |
| Phân tích | 1. Xây dựng trong 16Tops xử lý sức mạnh máy tính 2Phương pháp thực hiện: Mô-đun phân tích thông minh được nhúng ở đầu 3. Phát hiện hành vi bất thường: hỗ trợ nhận dạng mục tiêu; Hỗ trợ phát hiện xâm nhập khu vực, phát hiện xâm nhập xuyên biên giới, phát hiện chuyển động, vv Nhận dạng phân loại: hỗ trợ nhận dạng phân loại các mục tiêu như người, xe hơi, máy bay không người lái, chim, vv (yêu cầu sự hỗ trợ của khách hàng trong việc cung cấp các bộ dữ liệu) |
| Cải thiện chức năng | 1. Quản lý sức khỏe: Hỗ trợ sức mạnh trên tự kiểm tra, truy vấn trạng thái và phản hồi mã lỗi, và hỗ trợ truy vấn sức khỏe phần cứng như ánh sáng nhìn thấy, các thành phần hình ảnh nhiệt,Động cơ đẩy ngang, nhiệt độ chip, và thời gian chạy 2Phản hồi dữ liệu: Nó có phản hồi thời gian thực / truy vấn và chức năng định vị cho góc nhìn trường ống kính, phóng to, giá trị Zoom / Focus và góc quay,và hỗ trợ các chức năng truy vấn / phản hồi và định vị thời gian thực cho các góc ngang và độ cao Nâng cấp và bảo trì: có thể khởi động lại từ xa, chức năng nâng cấp từ xa, thuận tiện cho bảo trì hệ thống |
| Các thông số chỉ số của mô-đun máy quay servo | |
| Máy xoay trục đơn | 1. góc xoay của bàn xoay: xoay liên tục trong đường hướng N × 360 ° 2- Tốc độ azimuth tối đa: ≥ 130 °/s 3- Tốc độ azimuth tối thiểu: ≤ 0,1 °/s 4. Tốc độ gia tốc azimuth tối đa: ≥ 90 °/s2 5. Độ chính xác định hướng: ≤ 0,1 ° 6Thời gian phản ứng tối thiểu cố định: ≤ 2s (tương ổn từ 0 ° đến 90 °) Phạm vi điều chỉnh khung độ cao: không dưới -25 ° đến 10 ° |
VI:Các đặc điểm của sản phẩm
|
Tính năng sản phẩm |
Hệ thống chống máy bay không người lái Hai Dong Qing có thể giám sát và theo dõi các chuyển động của máy bay không người lái trong thời gian thực.hệ thống có thể nhanh chóng xác định và khóa vào mục tiêu drone, lấy vị trí, tốc độ và quỹ đạo bay của chúng trong thời gian thực. |
|
Sự can thiệp và lừa dối |
Hệ thống có khả năng nhiễu và lừa đảo mạnh mẽ. trong chế độ nhiễu, hệ thống có thể tự động hoặc thủ công kích hoạt nhiễu vô tuyến, buộc máy bay không người lái phải hạ cánh ngay lập tức, lơ lửng,hoặc trở về căn cứTrong chế độ lừa đảo, hệ thống sử dụng công nghệ giả mạo GNSS để hướng dẫn máy bay không người lái khỏi đường bay dự định của họ, ra khỏi các khu vực bị hạn chế và cốt lõi. |
|
Phân tích tình huống và ra quyết định của chỉ huy |
Hệ thống chống máy bay không người lái Hai Dong Qing có thể phân tích tình hình của các mối đe dọa máy bay không người lái được phát hiện và cung cấp cho người dùng hỗ trợ quyết định chỉ huy.Hệ thống nhanh chóng đánh giá mức độ đe dọa của máy bay không người lái bằng dữ liệu thời gian thực thu được từ radar, cảm biến quang học và thiết bị trinh sát điện tử, kết hợp với các mô hình đánh giá mối đe dọa đã được đặt trước, và cung cấp các khuyến nghị ứng phó tương ứng cho người dùng. |
|
Phản ứng phối hợp đa cấp |
Hệ thống hỗ trợ ba cấp độ và hai cấp độ kết nối loại bỏ chế độ liên quan đến radar, phổ, và công nghệ quang điện.phát hiện quang phổ, và theo dõi quang điện làm việc cùng nhau để cung cấp giám sát và theo dõi toàn diện của máy bay không người lái, tự động điều chỉnh các chiến lược nhiễu hoặc lừa đảo dựa trên mức độ đe dọa.Trong chế độ kết nối hai cấp, người dùng có thể chọn sự kết hợp của radar với phổ, radar với điện quang,hoặc phổ với quang điện dựa trên các tình huống thực tế để giải quyết linh hoạt các mối đe dọa drone trong các kịch bản khác nhau. |
|
bảo vệ khu vực |
Hệ thống chống máy bay không người lái Hai Dong Qing có thể bảo vệ hiệu quả các khu vực rộng lớn.Mức phủ sóng rộng lớn và khả năng giám sát và nhiễu mạnh mẽ cho phép nó cung cấp giám sát toàn diện các khu vực cảnh báo và khu vực cốt lõi, đảm bảo rằng các khu vực quan trọng vẫn an toàn khỏi các mối đe dọa của máy bay không người lái. |
