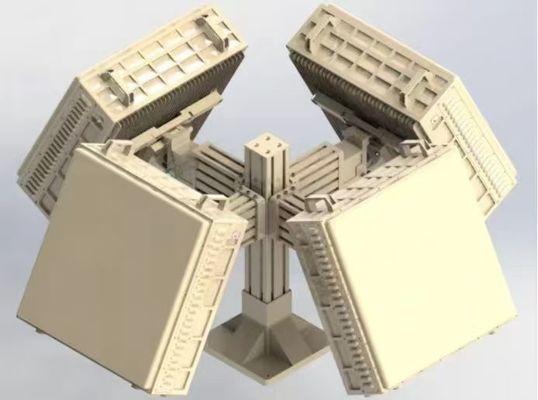

2D Four Array Radar Không người lái ở độ cao thấp mục tiêu chim bong bóng
Tôi.Mô tả sản phẩm
Radar hai chiều bốn mảng là một radar X-band liên kết đầy đủ xung Doppler hai chiều phân đoạn quét ba tọa độ tiên tiến.Nó được thiết kế đặc biệt để phát hiện và theo dõi các hệ thống quang điện, và cung cấp hướng dẫn chính xác cho các mục tiêu máy bay không người lái (UAV) ở độ cao thấp, chim và bong bóng.hệ thống radar có thể bao gồm toàn bộ phạm vi 360 °, đạt được theo dõi chính xác TWS (Scan Along Tracking) và TAS (Scan After Tracking) của các mục tiêu, với khả năng theo dõi tầm thấp và theo dõi mục tiêu toàn diện.
II. Đặc điểm của sản phẩm
Theo dõi tự động và tự động
Radar có khả năng tự động tìm kiếm mục tiêu và tự động chuyển sang chế độ theo dõi.nó có thể hoạt động hoàn toàn tự động mà không cần sự can thiệp của con người.
Tính di động và triển khai nhanh:
Hệ thống radar này nhẹ và có thể được lắp đặt trên các phương tiện cho các ứng dụng di động hoặc được triển khai như một trạm cố định.Mỗi mảng có thể bao gồm một phạm vi đường dẫn tối đa 90 ° và một phạm vi độ cao 60 °, làm cho nó phù hợp cho cả giám sát cụ thể của ngành và giám sát toàn diện 360 °.
Tối chế lộn xộn tuyệt vời và phát hiện mục tiêu nhỏ:
Radar này áp dụng các công nghệ tiên tiến như nguồn tần số ổn định cao, tích lũy liên kết lâu dài, phương pháp thiết kế bộ lọc, MTI (Định hướng mục tiêu di chuyển) và phát hiện bản đồ lộn xộn.Những tính năng này làm tăng khả năng của radar để ngăn chặn sự lộn xộn trên mặt đất và làm nổi bật các mục tiêu nhỏ, đảm bảo phát hiện chính xác ngay cả trong môi trường phức tạp.
III. Chức năng sản phẩm
Giám sát và theo dõi ở độ cao thấp:
Trong chế độ giám sát tầm thấp toàn diện, mỗi mặt của radar bao gồm một phạm vi đường hướng 90 °, với bốn mặt cùng nhau bao gồm toàn bộ 360 °.,Nó thiết lập theo dõi TWS của các mục tiêu này, đo khoảng cách, góc, độ cao và tốc độ của chúng.Thông tin chi tiết này sau đó được báo cáo ngay lập tức cho hệ thống chỉ huy và điều khiển đầu cuối.
Theo dõi TAS tự động đa mục tiêu:
Sau khi phát hiện và chụp mục tiêu, radar có thể tự động chuyển sang chế độ kết hợp tìm kiếm TWS với theo dõi TAS tự động đa mục tiêu.Nó có thể đồng thời thực hiện theo dõi chính xác TAS trên tối đa năm lô mục tiêu với tốc độ dữ liệu 1 giâyKhả năng này cho phép radar cung cấp hướng dẫn thời gian thực cho các hệ thống quang điện và các hệ thống khác để xác định, xác nhận và xử lý các mục tiêu.
IV. Các thông số sản phẩm
|
Dải tần số làm việc |
X-band/ku-band |
|
Khả năng phủ sóng Azimut |
360° (mỗi mảng bao gồm 90°) |
|
Mức độ phủ sóng |
≥ 60° (số phủ mặc định là 0°-30°) |
|
Phạm vi phát hiện tối đa |
≥ 5km (đối với UAV Phantom) |
|
Phạm vi phát hiện tối thiểu |
≤ 250m |
|
Tốc độ phát hiện tối thiểu |
≤1m/s (chế độ theo dõi) |
|
Độ chính xác đo lường (lỗi RMS) |
Khoảng cách: ≤10m; Azimuth: ≤0,6°; Độ cao: ≤0,6° |
|
Tỷ lệ làm mới dữ liệu |
TWS: 3s; TAS: 1s |
|
Số mục tiêu theo dõi |
TWS: ≥128 lô; TAS: ≥5 lô |
|
Kích thước máy chủ radar |
≤ 600mm*600mm*220mm |
|
Tiêu thụ năng lượng (bao gồm chân đệm) |
≤ 900W (mỗi mảng) |
|
Trọng lượng (theo hàng) |
≤35kg |
|
Giao diện |
Cổng Gigabit Ethernet |
2D Four Array Radar là một hệ thống có khả năng cao được thiết kế để đáp ứng nhu cầu giám sát tầm thấp hiện đại và theo dõi mục tiêu.kết hợp với các thông số hiệu suất mạnh mẽ của nó, làm cho nó trở thành một giải pháp lý tưởng cho một loạt các ứng dụng, từ an ninh biên giới đến giám sát động vật hoang dã và hơn thế nữa.
