Ⅰ. Giới thiệu sản phẩmTrình bày sản phẩm
Thiết bị đối phó và định vị hướng UAV (UAV) là một giải pháp tích hợp cao cho toàn bộ hệ thống chống UAV. Đây là một hệ thống toàn diện tích hợp phát hiện và cảnh báo UAV, nhận dạng mục tiêu, xác định và định vị hướng, xử lý nhiễu và điều khiển. Nó có thể được trang bị các thành phần trên bo mạch, các thành phần lắp đặt cố định và các thành phần triển khai tạm thời, làm cho nó linh hoạt và phù hợp với các ứng dụng đa kịch bản.
Ⅱ. Tính năng thiết bị
1. Phát hiện bí mật toàn dải tần số + Phân tích tình huống có độ chính xác cao
Áp dụngcông nghệ phát hiện phổ thụ động(không phát xạ điện từ, tránh rủi ro tự phát hiện), nó bao phủ toàn bộ dải tần số từ 20MHz-6GHz (bao gồm các dải tần số hoạt động chính của máy bay không người lái dân sự/thương mại); được trang bịăng-ten định vị và tìm hướng đa mảng, nó có thể nhanh chóng thu được tín hiệu vô tuyến của máy bay không người lái trong khu vực phát hiện. Kết hợp với thuật toán phân tích giao thức vô tuyến chuyên dụng, nó tự động xác định thông tin quan trọng đầy đủ chiều của mục tiêu, bao gồm tọa độ kinh độ và vĩ độ, độ cao theo thời gian thực, tốc độ/hướng bay, kiểu máy bay không người lái, mã SN thiết bị và vị trí cất cánh. Nó nhận ra việc quản lý và kiểm soát toàn bộ quy trình từ "thu tín hiệu đến trực quan hóa tình huống" và dự đoán trước quỹ đạo mối đe dọa.
2. Quét tần số kỹ thuật số tốc độ cao + Gây nhiễu chính xác theo kịch bản
Dựa trêncông nghệ quét tần số kỹ thuật số tốc độ cao(khóa tín hiệu ở cấp độ mili giây, với tốc độ phản hồi vượt trội so với gây nhiễu tương tự truyền thống), nó tác động chính xác vào ba liên kết "điều hướng + điều khiển từ xa + truyền hình ảnh" của máy bay không người lái thông qua gây nhiễu điện từ để buộc mục tiêu quay trở lại hoặc hạ cánh; nó hỗ trợgây nhiễu chính xác các mục tiêu được chỉ định(tránh gây nhiễu ngẫu nhiên cho thiết bị liên lạc hợp pháp xung quanh và giảm rủi ro tuân thủ). Hơn nữa, nó có thể linh hoạt cấu hình các loại ăng-ten theo yêu cầu của kịch bản (chẳng hạn như khu vực mở/tòa nhà dày đặc), đạt được sự cân bằng tối ưu giữa "kiểm soát chi phí" và "hiệu suất bao phủ khu vực".
3. Nền tảng quản lý và điều khiển kiến trúc SOA + Khả năng mở rộng linh hoạt
Áp dụngSOA (Kiến trúc hướng dịch vụ)(khả năng tương thích mạnh mẽ, hỗ trợ kết nối đa hệ thống), nó cung cấp quyền truy cập đa thiết bị đầu cuối bao gồm web và APP, đồng thời có thể truy cập và quản lý thống nhất hơn 20 bộ thiết bị phát hiện và đối phó máy bay không người lái (giảm chi phí vận hành và bảo trì phân tán của nhiều thiết bị và cải thiện hiệu quả quản lý); nó được trang bịgiao diện mở rộng linh hoạt, có thể truy cập liền mạch các thiết bị đối phó khác như radar, theo dõi quang điện và đánh lừa tín hiệu trong tương lai. Nó dần xây dựng một hệ thống phòng ngừa và kiểm soát tích hợp "phát hiện - theo dõi - gây nhiễu - bẫy" để bảo vệ khoản đầu tư ban đầu của khách hàng.
4. Các thành phần hỗ trợ gắn trên xe: Giải pháp triển khai di động có độ bền cao
Nó được cấu hình với các giá đỡ gắn trên xe chuyên dụng (tương thích với các loại xe cảnh sát/kỹ thuật khác nhau), hộp phân phối an toàn, pin gắn trên xe dung lượng cao, nguồn điện dự phòng UPS và máy phát điện di động; pin hỗ trợ12 giờ hoạt động liên tục ở chế độ phát hiện và 2 giờ ở chế độ gây nhiễu(đáp ứng nhu cầu tuần tra di động hàng ngày) và cũng tương thích với nguồn điện bên ngoài AC220V (hỗ trợ quản lý và kiểm soát cố định lâu dài). Nó phù hợp với các tình huống phòng ngừa và kiểm soát di động như hành lang đường cao tốc và khu vực xung quanh các sự kiện lớn.
5. Các thành phần lắp đặt cố định: Giải pháp triển khai dài hạn ngoài trời có độ tin cậy cao
Nó bao gồm các giá đỡ gắn trên cột (tương thích với các cột có đường kính khác nhau), đế bê tông cốt thép (với khả năng chống gió cấp 10) và hộp phân phối chống sét (chống nhiễu sét ngoài trời) và hỗ trợ nguồn điện AC220V ổn định trong suốt; thiết bị có xếp hạng bảo vệ IP65 (chống bụi và chống thấm nước), cho phép hoạt động lâu dài trong môi trường ngoài trời phức tạp như nhiệt độ cao và mưa lớn. Nó phù hợp để phòng ngừa và kiểm soát cố định ở các khu vực trọng điểm như sân bay, kho dầu và cơ sở chính phủ.

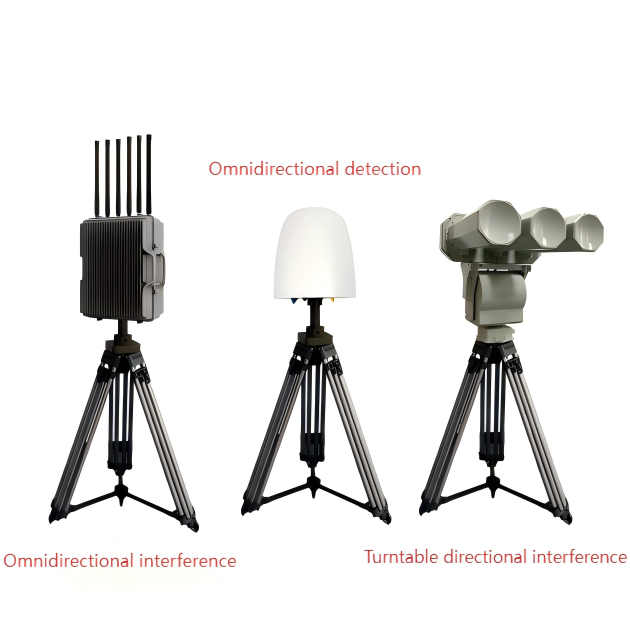

6. Các thành phần triển khai tạm thời: Giải pháp phản ứng nhanh cấp độ phút
Được trang bị chân máy nhẹ (không cần lắp đặt phức tạp, một người có thể hoàn thành việc triển khai trong vòng 5 phút) và nguồn điện di động dung lượng cao (không phụ thuộc vào nguồn điện bên ngoài), nó có thể nhanh chóng xây dựng các nút đối phó trong các tình huống khẩn cấp (chẳng hạn như tụ tập tạm thời, địa điểm cứu hộ khẩn cấp và các điểm kiểm soát biên giới tạm thời). Nó lấp đầy khoảng trống giữa việc triển khai cố định và triển khai trên xe, nhận ra "triển khai theo yêu cầu mọi lúc, mọi nơi".
Ⅱ. Chức năng sản phẩm
|
Tên thông số
|
Giá trị thông số
|
|
Thiết bị phát hiện
|
F`Dải tần số
|
30MHz-6GHz
(Các dải tần số chính có sẵn tùy chọn)
|
|
Phương pháp phát hiện
|
Phát hiện tự động vô tuyến thụ động, thu tín hiệu thụ động
|
|
Khoảng cách phát hiện
|
5-10km (tùy thuộc vào kiểu máy, khoảng cách phát hiện khác nhau và công suất phát của UAV lớn hơn 0,1W)
|
|
Phạm vi phát hiện
|
Phát hiện đa hướng
|
|
Số lượng
|
Hơn 60 máy bay không người lái
|
|
Độ chính xác phát hiện
|
Độ chính xác đo ≤3°
|
|
Độ chính xác vị trí nhỏ hơn 10m
|
|
Thiết bị đối phó
|
MÔ
|
Chặn nhiễu vô tuyến
|
|
mục tiêu
|
Bản đồ máy bay không người lái, liên kết điều khiển bay, tín hiệu điều hướng
|
|
FDải tần số
|
400MHz,800MHz,900MHz,1.2GHz,1.5GHz,2.4GHz,5.2GHz,5.8GHz (Tùy chọn)
|
|
DKhoảng cách
|
Định hướng: 3-5km (tùy thuộc vào kiểu máy, khoảng cách đối phó khác nhau)
|
|
Toàn dải: 1,5-2km (tùy thuộc vào kiểu máy, khoảng cách đối phó khác nhau)
|
|
Toàn hệ thống
|
kích thước
|
Thiết bị phát hiện: 450mm*400mm
|
|
Thiết bị đối phó: 550mm*500mm*300mm
|
|
WCân nặng
|
≤45Kg
|
|
Tổng công suất tiêu thụ
|
Phát hiện được bật:55w
|
|
Gây nhiễu bật: 960W
|
|
LMức độ bảo vệ
|
IP67
|
IV. Tính năng và ưu điểm

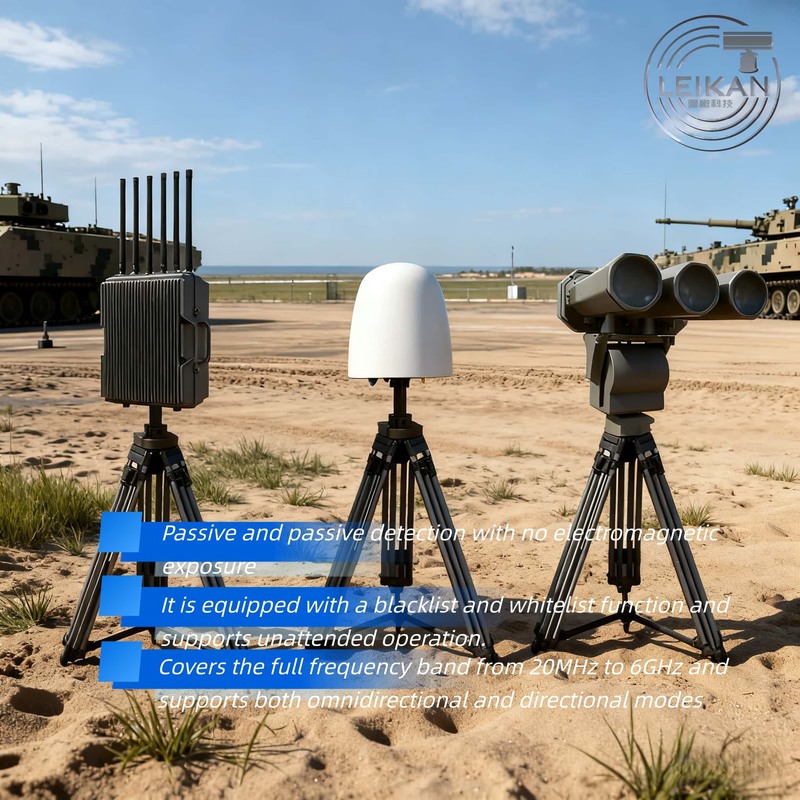

- Phát hiện toàn diện thụ động: Chỉ nhận thụ động (không truyền tín hiệu điện từ) và phát hiện các tín hiệu tự phát của máy bay không người lái, cho phép nhận dạng thương hiệu, kiểu máy và tần số của máy bay không người lái trái phép. Không bị ảnh hưởng bởi mưa, tuyết hoặc sương mù, nó hỗ trợ phát hiện 24/7, mọi thời tiết và 360°, bao phủ hơn 95% máy bay không người lái có sẵn trên thị trường.
- Định vị chính xác & Cảnh báo sớm tầm xa: Áp dụng công nghệ tìm hướng và bẻ khóa giao thức có độ chính xác cao, đạt được độ chính xác tìm hướng nhỏ hơn 5 mét đối với máy bay không người lái chính thống. Nó có thể định vị máy bay không người lái DJI và bộ điều khiển từ xa của chúng (hiển thị kinh độ/vĩ độ, hướng, khoảng cách, tốc độ và độ cao). Trong điều kiện không bị nhiễu và không bị cản trở, phạm vi phát hiện đạt tới 15km, cho phép phản ứng sớm.
- Đối phó không cần giám sát thông minh: Sau khi được kích hoạt, nó tự động xác định máy bay không người lái trái phép và kích hoạt các phản ứng gây nhiễu. Người dùng có thể tùy chỉnh thời lượng gây nhiễu và thời lượng chu kỳ, cân bằng hiệu quả và tính linh hoạt.
- Đối phó chính xác hai chế độ:
- Gây nhiễu có mục tiêu: Bẻ khóa giao thức liên lạc của các kiểu máy bay không người lái cụ thể và thực hiện gây nhiễu băng hẹp trên các tín hiệu điều tần của chúng.
- Gây nhiễu băng rộng: Sử dụng ăng-ten đa hướng, quét tần số kỹ thuật số tốc độ cao và công nghệ khuếch đại RF công suất cao để đồng thời gây nhiễu nhiều máy bay không người lái theo nhiều hướng, buộc chúng phải quay trở lại hoặc hạ cánh.
- Quản lý danh sách đen/trắng thông minh: Xác định số sê-ri duy nhất của máy bay không người lái và cho phép đưa vào danh sách trắng bằng một cú nhấp chuột. Máy bay không người lái đã đăng ký hợp pháp được thêm vào danh sách trắng sẽ không kích hoạt cảnh báo khi vào khu vực được bảo vệ, tránh báo động sai.
- Khả năng thích ứng toàn cảnh & Nâng cấp liên tục: Duy trì hoạt động bình thường ngay cả trong các tình huống di chuyển tốc độ cao; hỗ trợ cập nhật bản đồ trực tuyến/ngoại tuyến cho bản đồ điện tử; cung cấp các bản nâng cấp từ xa miễn phí cho cơ sở dữ liệu kiểu máy bay không người lái, với các bản cập nhật không thường xuyên phù hợp với sự phát triển của ngành.
- Quản lý dựa trên dữ liệu: Cung cấp phân tích thống kê và hiển thị trực quan dữ liệu máy bay không người lái, bao gồm hồ sơ chuyến bay, quỹ đạo lịch sử và nhật ký báo động, để hỗ trợ ra quyết định.
Giao diện hệ thống
