| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Lei Kan |
| Số mô hình: | LKST-X120 |
Ⅰ.Tổng quan

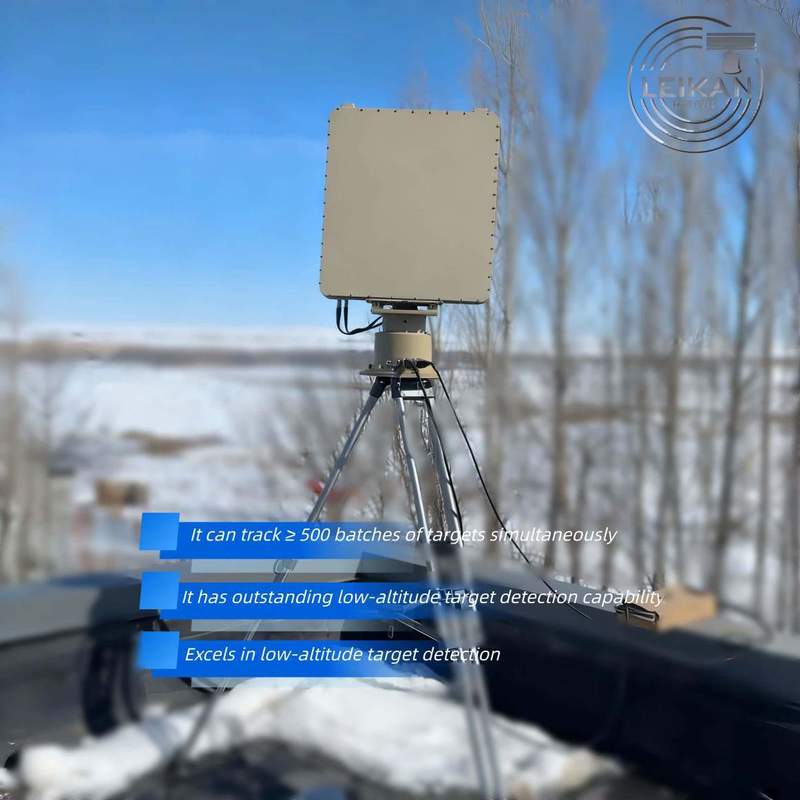

LKST-X120 là radar X-band Digital Beam Forming (DBF). Nó cho phép phát hiện 360 ° × 60 ° khu vực rộng và theo dõi đồng thời hơn 500 mục tiêu, bao gồm máy bay không người lái, nhân viên, xe,và các đối tượng hàng hải, với một phạm vi tốc độ theo dõi từ 1-150 m/s. Có khả năng xử lý các kịch bản mục tiêu dày đặc, không có điểm mù giám sát.tự hào có tỷ lệ báo động sai cực kỳ thấp, và được trang bị kết nối dữ liệu / video độ nét cao thời gian thực. Với khả năng thích nghi với nhiều kịch bản, nó có thể áp dụng cho bảo vệ khu vực chính, trinh sát chiến trường,và giám sát biên giới và bề mặt biển.
Ⅱ. Điểm nổi bật
• Khám phá tầm xa: ≥10 km đối với máy bay bốn cánh nhỏ, ≥20 km đối với máy bay không người lái cánh cố định tầm trung
• Theo dõi công suất cao: 500 mục tiêu đồng thời với tốc độ cập nhật ≤2 s
• 360 ° × 60 ° không bao gồm khu vực mù: ¢ 3 ° đến + 60 ° độ cao, toàn bộ azimuth
• Độ chính xác cao: góc RMS ≤0,3°, phạm vi RMS ≤5 m
• Chuẩn bị cho mọi thời tiết: IP67, từ 40 °C đến + 55 °C, chống mưa, tuyết, bụi, sương mù
Ⅲ.Thông số kỹ thuật
|
Parameter |
Giá trị |
|
Dải tần số |
Phạm vi X 9,810 GHz |
|
Độ cao / Azimuth |
¥3° ¥60° / ¥360° |
|
Phạm vi phát hiện |
≥10 km (quadcopter 0,01 m2) |
|
|
≥ 20 km (phân cánh cố định trung bình 1 m2) |
|
Độ cao tối đa |
≥ 3000 m |
|
Khu vực mù |
≤ 50 m |
|
Độ chính xác khoảng cách/ góc |
≤5 m (RMS) / ≤0,3° (RMS) |
|
Các đường ray đồng thời |
≥ 500 |
|
Tốc độ theo dõi |
1 ¢ 150 m/s |
|
Chuyển động ăng-ten |
30 vòng/phút (có thể nâng cấp 60 vòng/phút) |
|
Giao diện dữ liệu |
Gigabit Ethernet UDP |
|
Môi trường |
-40 °C đến +55 °C |
|
Tiêu thụ năng lượng |
≤ 400 W |
|
Trọng lượng |
≤ 55 kg |
|
Kích thước |
650 × 815 × 93 mm |
|
Năng lượng truyền |
≤ 50 W |
Ⅳ.Đặc điểm
• DBF + khử lộn xộn thích nghi → báo động sai gần bằng không
• Máy ảnh tự động kết hợp radar-EO để theo dõi video, ghi âm và chụp ảnh
• Plug-and-play mạng đa radar thông qua Gigabit Ethernet
• Thiết kế mô-đun cho phép bảo trì thực địa 10 phút hoặc trao đổi LRU
